Pierwsze mikrokontrolery z rdzeniem ARM Cortex-M7
STMicroelectronics SA oddział w Polsce
STMicroelectronics jest pierwszą firmą oferującą w masowej sprzedaży mikrokontrolery bazujące na najnowszym rdzeniu ARM Cortex-M7. Układy z nowo wprowadzonej rodziny STM32F7 pozwalają dodać nowe funkcje, wydłużyć czas pracy na baterii, zwiększyć bezpieczeństwo danych i ograniczyć liczbę elementów zewnętrznych, zmniejszając tym samym rozmiary i cenę urządzeń końcowych. Wykorzystują one w pełni zalety nowego rdzenia Cortex-M7. Zwiększono w nich dwukrotnie szybkość realizacji algorytmów DSP, co ma znaczenie w układach napędowych, wideo, audio czy rozpoznawania ruchu.
Wprowadzono wewnętrzną pamięć Cache i zapewniono bardzo dużą szybkość transferu danych i wykonywania programów zarówno z wewnętrznej pamięci Flash, jak i z pamięci zewnętrznych, takich jak np. Quad-SPI. Zastosowano oddzielną szynę zasilania dla portu USB OTG umożliwiającą jego pracę przy obniżonym do 1,8 V napięciu zasilania pozostałych obwodów chipa. Podwójna domena zegarowa na większości wewnętrznych bloków peryferyjnych umożliwia zredukowanie szybkości CPU i poboru mocy, równocześnie pozwalając na pracę bloków komunikacyjnych z pełną, niezmienioną częstotliwością taktowania.
Jak dotąd do oferty STMicroelectronics weszły dwie grupy mikrokontrolerów z nowej rodziny: STM32F745 i STM32F746/756. Obie obejmują układy z rdzeniem Cortex-M7 oraz jednostkami DSP i zmiennoprzecinkową. Pracują z częstotliwością taktowania do 216 MHz, oferując moc obliczeniową do 6 CoreMark/mW @ 1,8 V. Typowy pobór prądu w trybie Stop z podtrzymaniem zawartości pamięci SRAM wynosi jedynie 100 mA, podobnie jak w STM32F469 z rdzeniem Cortex-M4. Osiągi takie uzyskano dzięki zastosowaniu procesu technologicznego 90 nm, wbudowanej jednostce graficznej ART Accelerator redukującej czas dostępu do pamięci Flash i funkcji skalowania napięcia pozwalającej balansować między szybkością i poborem mocy.
STM32F745 zawiera do 1 MB pamięci Flash, 320 KB pamięci RAM, interfejsy kamery, Ethernet i QSPI oraz kontroler FMC (Flexible Memory Controller). STM32F76 został dodatkowo wyposażony w kontroler wyświetlacza TFT-LCD. Z kolei STM32F756 jest wariantem STM32F746 z dodatkowym procesorem szyfrującym ze sprzętową obsługą standardów AES-128/-192/-256 z GCM i CCM, Triple DES i funkcji skrótu (MD5, SHA-1 i SHA-2).
Mikrokontrolery STM32F7 są produkowane w obudowach od LQFP100 (14 x 14 mm) do LQFP208 (28 x 28 mm), UFBGA176 (10 x 10 mm, pitch 0,65 mm), TFBGA216 (13 x 13 mm, pitch 0,8 mm) i WLCSP143 (5,9 x 4,6 mm). Przy zamówieniach 1000 sztuk ceny hurtowe zaczynają się od 6,73 USD za STM32F745VE w obudowie LQFP-100 z 512 KB wewnętrznej pamięci Flash.

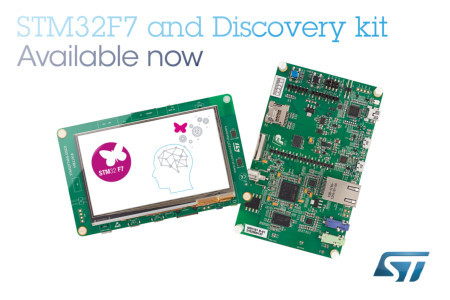

Producent oferuje środowisko deweloperskie STM32F7 obejmujące Discovery Kit i dwie płytki ewaluacyjne, STM32746G-EVAL2 i STM32756G-EVAL2 dostępne w cenie po 560 USD. STM32F7 Discovery Kit (STM32F746G-DISCO) zapewnia pełną elastyczność regulacji sprzętowych i programowych w dowolnej fazie projektowania, przy minimalnym ryzyku finansowym. Projektanci otrzymują dodatkowo biblioteki firmware STM32CubeF7 oraz mogą korzystać z wcześniejszych aplikacji opracowywanych dla mikrokontrolerów rodziny STM32F4 z którymi układy STM32F7 są kompatybilne programowo.
