Regulator impulsowy typu buck-boost 800 mA w obudowie WLCSP 1,41 x 1,41 mm

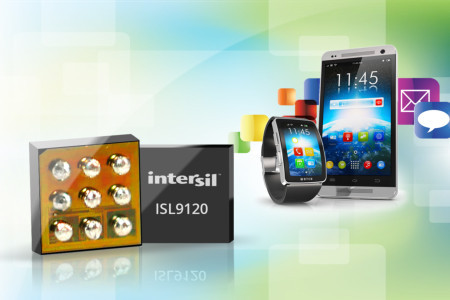

ISL9120 to miniaturowy regulator impulsowy typu buck-boost mogący pracować z napięciem wejściowym 1,8...5,5 V, wyższym lub niższym od wyjściowego. Układ przełącza się automatycznie między trybami buck i boost bez powodowania większych zaburzeń w sygnale wyjściowym. Oferuje funkcję automatic bypass polegającą na bezpośrednim przepuszczaniu sygnału wejściowego do wyjścia przy bardzo małej różnicy między V_IN i V_OUT, rzędu 1...2%. Użytkownik może go też przełączyć sygnałem zewnętrznym w tryb oszczędnościowy forced bypass, w którym pobór prądu zmniejsza się do <1 µA.

ISL9120 dostarcza do wyjścia maksymalny prąd 800 mA (V_IN=2,5 V, V_OUT=3,3 V). Zapewnia dużą sprawność, sięgającą 98%. Przy braku obciążenia pobiera zaledwie 41 µA prądu. Zawiera zabezpieczenie termiczne, zwarciowe i podnapięciowe. Jest dostępny w wersji o napięciu wyjściowym ustalonym fabrycznie (3,3 V) lub regulowanym (1,0...5,2 V) za pomocą dzielnika rezystorowego. Wymaga tylko kilku elementów zewnętrznych. Jest zamykany w miniaturowej obudowie WLCSP o powierzchni 1,41 x 1,41 mm.
