Superszybkie diody prostownicze o bardzo małym prądzie upływu

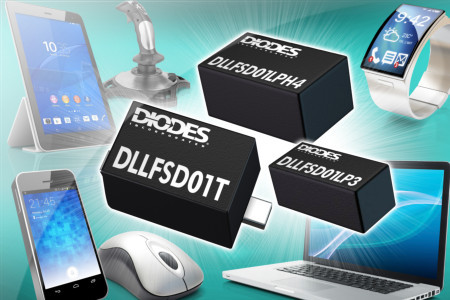

Firma Diodes wprowadza na rynek serię superszybkich diod prostowniczych DLLFSD01x charakteryzujących się bardzo małą pojemnością wewnętrzną (0,5 pF @ 1 MHz), czasem regeneracji trr nieprzekraczającym 4 ns i bardzo małym prądem upływu, wynoszącym typowo 5 nA @ VR=5 V. Są to elementy o małych stratach i małych gabarytach, polecane projektantom urządzeń przenośnych o najwyższym stopniu upakowania podzespołów. Ich dopuszczalne napięcie wsteczne wynosi 80 V, a ciągły prąd przewodzenia 0,2 A.
| DLLFSD01T-7 | DLLFSD01LPH4-7B | DLLFSD01LP3-7 | |
| Prąd ciągły | 0,1 A | 0,1 A | 0,1 A |
| Maksymalne napięcie wsteczne (VRRM) | 80 V | 80 V | 80 V |
| Maksymalne napięcie przewodzenia (VF) | 1,2 V | 1,2 V | 1,2 V |
| Maksymalny prąd wsteczny (IR) | 0,2 µA | 0,2 µA | 0,2 µA |
| Maksymalny prąd impulsowy (IFSM) | 2 A | 2 A | 2 A |
| Maksymalny czas regeneracji (trr) | 4 ns | 4 ns | 4 ns |
| Pojemność wewnętrzna (CT) | 0,5 pF | 0,5 pF | 0,5 pF |
| Moc znamionowa (PD) | 0,15 W | 0,35 W | 0,20 W |
| Obudowa | SOD523 1,6 x 0,8 x 0,6 mm |
X2-DFN1006-2 1,1 x 0,7 x 0,4 mm |
X3-DFN0603-2 0,6 x 0,3 x 0,3 mm |
