Oscylatory OCXO 5...50 MHz o powierzchni 9,7 x 7,5 mm

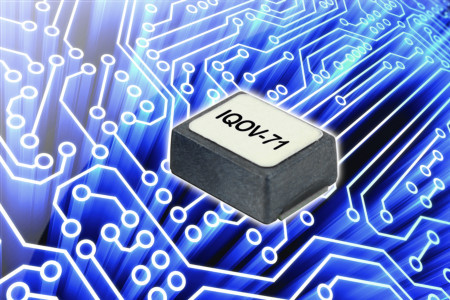

Do oferty firmy IQD Frequency Products trafiła seria zminiaturyzowanych oscylatorów OCXO o oznaczeniach IQOV-71, występujących w wersjach o częstotliwości wyjściowej od 5 do 50 MHz. Są one zamykane w plastikowych 4-wyprowadzeniowych obudowach z podstawą z włókna szklanego o powierzchni wynoszącej zaledwie 9,7 x 7,5 mm. Pomimo małych rozmiarów zapewniają doskonałe parametry, nieodbiegające od wcześniejszych modeli.

Ich stabilność wynosi ±10 ppb w zakresie temperatur pracy od -20 do +70°C (±20 ppm w zakresie -40...+85°C), niestałość długoterminowa to <2 ppb dziennie i 3 ppm/10 lat, a szumy fazowe -152 dBC/Hz przy offsecie 10 kHz i -153 dBc/Hz przy offsecie 100 kHz. Dodatkowym atutem, ważnym w zastosowaniach militarnych i lotniczych jest mała wrażliwość na przeciążenia (<2 ppb/g). Wersje standardowe są dostępne dla częstotliwości wynoszącej 10, 12,8, 19,2, 20, 24,576, 25, 30,72, 38,88, 40, 49,152 i 50 MHz. Ponadto, mogą być dostarczane wersje na indywidualne zamówienia na zakres częstotliwości od 5 do 50 MHz.

Oscylatory IQOV-71 występują w wersji z wyjściem HCMOS lub z obciętą falą sinusoidalną. Mogą pracować z napięciem zasilania 3,3 lub 5,0 V. Ich pobór mocy wynosi 1 W w fazie nagrzewania zajmującej około 3 minut, a w stanie stabilnym nie przekracza 0,4 W.
