Monolityczny wzmacniacz na pasmo 24...35 GHz o mocy wyjściowej +25 dBm
Do oferty mikrofalowych układów scalonych firmy Analog Devices trafił nowy wzmacniacz w.cz. średniej mocy wyprodukowany w technologii GaAs pHEMT, przeznaczony do zastosowań w cywilnych i wojskowych systemach komunikacji naziemnej punkt-punkt i punkt-sieć oraz systemach komunikacji satelitarnej pracujących w zakresie częstotliwości od 24 do 35 GHz.
HMC1131 charakteryzuje się wzmocnieniem 22 dB (w zakresie 24...27 GHz), wyjściowym punktem IP3 na poziomie +35 dBm oraz punktem 1-decybelowej kompresji wzmocnienia przypadającym dla mocy wyjściowej +24 dBm. Wymaga tylko kilku zewnętrznych elementów pasywnych. Może dostarczać do obciążenia maksymalną moc +25 dBm (PSAT). Pracuje z napięciem zasilania +5 V przy typowym poborze prądu 225 mA.

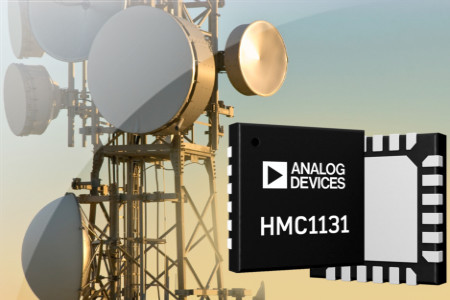

HMC1131 jest produkowany w ceramicznej 24-wyprowadzeniowej obudowie LCC o powierzchni 4 x 4 mm. Cena hurtowa układu wynosi 34,15 USD przy zamówieniach 1000 sztuk.
