Regulator LDO 1,5 A z ujemnym napięciem wejściowym i wyjściowym

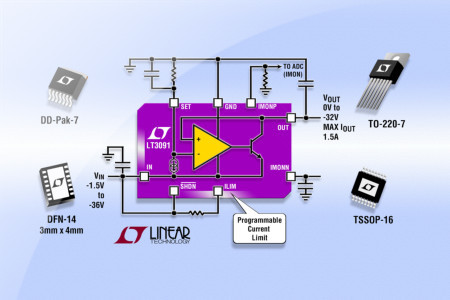

LT3091 to regulator LDO pracujący z ujemnym napięciem wejściowym (-1,5...-36 V) i wyjściowym (0...-32 V), którego napięcie dropout wynosi zaledwie 300 mV przy pełnym obciążeniu. Stanowi on rozszerzenie rodziny regulatorów LDO+. Zapewnia wydajność prądową 1,5 A. Umożliwia kompensację spadku napięcia na kablach połączeniowych oraz równoległe łączenie wyjść kilku regulatorów w razie konieczności zwiększenia wydajności prądowej.

Napięcie wyjściowe jest programowane pojedynczym rezystorem i utrzymywane z 2-procentową dokładnością w całym dopuszczalnym zakresie napięć wejściowych, prądów wyjściowych i temperatur. Regulacja napięcia wyjściowego, pasmo, odpowiedź impulsowa i wyjściowe napięcie szumu (18 µV rms w paśmie 10 Hz...100 kHz) są niezależne od napięcia wyjściowego dzięki zastosowania architektury z wtórnikiem napięciowym o jednostkowym wzmocnieniu.

Układ wymaga dla zapewnienia stabilnej pracy dołączenia kondensatora wyjściowego o pojemności minimum 10 µF. Może to być kondensator tantalowy lub tani kondensator ceramiczny. W przypadku zasilaczy bipolarnych, w których na wyjściu może się pojawiać napięcie dodatnie, jest w stanie bezpiecznie wystartować nawet przy napięciu na wyjściu sięgającym +34 V.

LT3091 zawiera wyjście Rail-to-Rail, źródło prądowe 50 µA o dokładności 1%, czujnik prądu wyjściowego z ogranicznikiem prądowym programowanym za pomocą zewnętrznego rezystora, zabezpieczenie podnapięciowe i zabezpieczenie termiczne z histerezą. Jest zamykany w dwóch typach obudów niskoprofilowych, DFN-14 i TSSOP-16 z umieszczonymi od spodu wyprowadzeniami termicznymi oraz w obudowach do montażu przewlekanego TO-220-7 i DD-Pak-7. Występuje w wersjach na trzy zakresy temperatur pracy złącza E-grade i I-grade (-40...+ 125°C), H-grade (-40...+150°C) oraz MP-grade (-55...+150°C). Ceny najtańszej wersji E-grade zaczynają się od 2,87 USD przy zamówieniach 1000 sztuk.
