Moduł Bluetooth Smart 2,2 x 2,1 mm o poborze prądu poniżej 4 mA

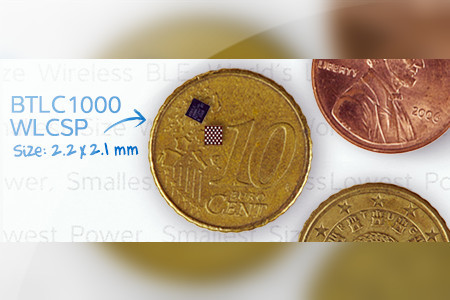

BTLC1000 to miniaturowy i energooszczędny moduł SoC Bluetooth Smart (BLE 4.1) obejmujący transceiver, mikrokontroler ARM Cortex-M0, modem, kontroler MAC, wzmacniacz mocy, przełącznik Tx/Rx i układ zarządzania mocą. Jest produkowany w dwóch wariantach miniaturowych obudów: WLCSP (2,2 x 2,1 mm) i QFN-32 (4 x 4 mm). Przy napięciu zasilającym 3,6 V pobiera <4 mA prądu w trybie odbioru, <3 mA w trybie nadawania i około 1,1 µA w trybie uśpienia z aktywnym zegarem RTC i podtrzymaniem zawartości pamięci RAM.

Może pracować jako kontroler łącza Bluetooth Low Energy współpracujący z dowolnym mikrokontrolerem z rodziny Atmel AVR/Atmel Smart lub jako samodzielny procesor aplikacyjny z wbudowanym transceiverem Bluetooth Smart, korzystający z zewnętrznej pamięci.

BTLC1000 zawiera wbudowany stos protokołów Bluetooth Smart zapisany w wewnętrznej pamięci ROM. Jego oprogramowanie firmware obsługuje protokoły L2CAP warstwy serwisowej, Security Manager, protokół ATT (Attribute Protocol) oraz profile GATT (Generic Attribute Profile) i GAP (Generic Access Profile). Ponadto w stosie protokołów zawarto dodatkowe profile m.in. czujnika zbliżeniowego, termometru, miernika tętna i ciśnienia krwi itp. Układ może być zasilany z różnych rodzajów baterii, począwszy od zegarkowych, poprzez alkaliczne AA/AAA po akumulatory litowo-polimerowe bez potrzeby stosowania zewnętrznego układu zarządzania zasilaniem. Wymaga minimum elementów współpracujących.

Pozostałe dane techniczne:

• 128 kB pamięci RAM (96 kB dostępne dla aplikacji użytkownika) i 128 kB pamięci ROM;
• wbudowane oscylatory 26 MHz, 2 MHz (sleep) i 32,768 kHz (RTC);
• transceiver i modem 2,4 GHz:
  - programowana czułość odbiornika -96 dBm/-93 dBm,
  - programowana moc nadajnika od -20 do +4 dBm;
• akceleratory sprzętowe AES-128 i SHA-256;
• obwody peryferyjne:
  - 10 cyfrowych linii GPIO + jedna linia mixed-signal,
  - interfejsy 2 x SPI Master/Slave, 2x I²C Master/Slave, I²C Slave, 2 x UART, SPI Flash,
  - 3-osiowy dekoder kwadraturowy,
  - 11-bitowy przetwornik A/C,
  - 4 modulatory PWM, 3 timery uniwersalne, watchdog;
• napięcie zasilania: 1,8...4,3 V;
• zakres temperatur pracy od -40 do +85°C;
• zgodność ze standardami Bluetooth V4.1, ETSI EN 300 328 i EN 300 440 Class 2, FCC CFR47 Part 15 i ARIB STD-T66.

Ceny BTLC1000 zaczynają się od 1,54 USD przy zamówieniach 1000 sztuk.
