Przełączniki Halla A115x w nowych obudowach niewymagających zewnętrznego kondensatora

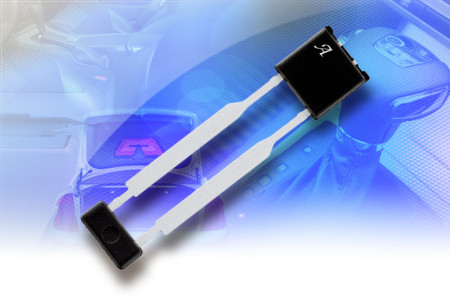

Unipolarne przełączniki Halla rodziny A115x (A1152, A1153, A1156, A1157) produkowane przez firmę Allegro MicroSystems są obecnie dostępne w nowych 2-wyprowadzeniowych obudowach SIP o wymiarach 4 x 4 x 1,5 mm (oznaczenie \"-UB\") eliminujących konieczność podłączania zewnętrznego kondensatora. Są one trymowane fabrycznie dla zapewnienia dużej dokładności magnetycznego punktu przełączenia. Wewnętrzna struktura została wykonana w technologii BiCMOS.
Zastosowano tu opatentowaną 4-fazową technikę stabilizacji typu chopper, zapewniającą stabilność parametrów magnetycznych w całym dopuszczalnym zakresie temperatur pracy i eliminującą offset nieodłącznie związany z elementami Halla pracującymi w trudnych warunkach środowiskowych. Nowa obudowa SIP eliminuje konieczność dołączania zewnętrznego kondensatora i niezbędnej dla niego płytki drukowanej co ogranicza rozmiary czujnika, liczbę podzespołów i koszt montażu.
Przełączniki A115x zostały zaprojektowane do zastosowań m.in. w przemyśle i motoryzacji, gdzie ważne jest bezpieczeństwo lub stosowane są długie kable połączeniowe. Przykłady zastosowań to czujniki przesunięcia foteli, zapięcia pasów, zamknięcia maski i bagażnika oraz położenia dźwigni zmiany biegów. Nowe wersje 2-wyprowadzeniowe, łączone przy użyciu jednego przewodu mniej niż w przypadku odpowiedników z otwartym kolektorem, są polecane do zastosowań w aplikacjach, w których liczy się cena podzespołów i ich masa. Ich zaletą może być też fakt, że w obu przewodach zawsze przepływa prąd o natężeniu z określonego przedziału, co pozwala na przeprowadzanie prostej diagnostyki: pojawienie się prądu o natężeniu spoza tego zakresu oznacza wystąpienie awarii.
Unipolarne, dwużyłowe czujniki rodziny A115x występują w wersjach różniących się magnetycznymi punktami przełączania, prądami wyjściowymi, polaryzacją wyjścia i rodzajem obudowy. Wersja LW w miniaturowej, niskoprofilowej obudowie SOT-23W jest przystosowana do montażu powierzchniowego. Wersja UA w 3-wyprowadzeniowej obudowie SIP jest przystosowana do montażu przewlekanego. Wersja UB w 2-wyprowadzeniowej obudowie SIP ze zintegrowanym kondensatorem może być montowana powierzchniowo na płytce drukowanej lub zgrzewana bezpośrednio ze złączem, całkowicie eliminując konieczność stosowania płytki drukowanej.
