Sterownik dwóch łańcuchów 10 diod LED o wydajności prądowej 50 mA

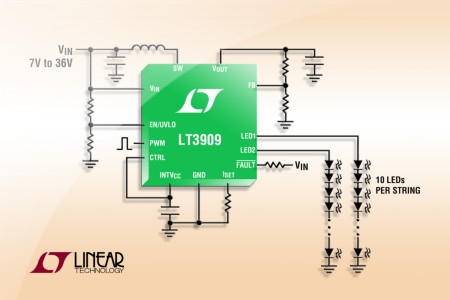

LT3909 to układ sterujący dwoma łańcuchami po maksymalnie 10 diod LED, zapewniający dla każdego z nich wydajność prądową 50 mA. Aby zapewnić równomierną jasność oświetlenia, źródła prądowe sterujące łańcuchami są dopasowane między sobą z dokładnością ±1,8%. Szeroki zakres napięć zasilania od 2,9 do 40 V pozwala na współpracę układu z wieloma rodzajami źródeł zasilania, od pojedynczych akumulatorów litowo-jonowych po akumulatory samochodowe i źródła przemysłowe.

LT3909 pozwala programować maksymalny prąd wyjściowy w zakresie 10...50 mA pojedynczym rezystorem. Regulacja jasności świecenia diod może być realizowana napięciem analogowym w zakresie 10:1 lub sygnałem PWM w zakresie 40.000:1 przy częstotliwości 100 Hz lub 160:1 przy częstotliwości 25 Hz. Istnieje możliwość równoległego łączenia wyjść w celu zwiększenia wydajności prądowej.

LT3909 generuje maksymalne napięcie wyjściowe 36 V na łańcuch, które jest adaptowane do napięć przewodzenia konkretnych egzemplarzy diod, zapewniając optymalną sprawność energetyczną. Choć wewnętrzna przetwornica DC-DC pracuje w topologii Boost, prąd płynący przez diody LED jest precyzyjnie regulowany również przy napięciu V_IN większym od V_OUT. Praca z dużą częstotliwością taktowania (2 MHz) pozwala na współpracę z miniaturowymi podzespołami zewnętrznymi, co w zestawieniu z małymi wymiarami obudowy (MSOP-12E lub DFN-12) umożliwia realizację kompletnego układu sterowania na bardzo małej powierzchni płytki drukowanej. LT3909 zawiera układ miękkiego startu oraz zabezpieczenie przed rozwarciem i zwarciem dowolnego z łańcuchów. Gdy jeden z nich ulega awarii, drugi funkcjonuje niezależnie.

LT3909 jest produkowany w wersjach na dwa zakresy dopuszczalnych temperatur pracy złącza: -40...+125°C i -40...+150°C. Jego ceny hurtowe zaczynają się od 2,50 USD przy zamówieniach 1000 sztuk.
