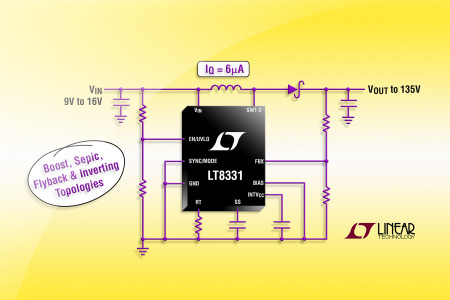

Wysokonapięciowy konwerter DC-DC pracujący w trybach Boost, SEPIC, Flyback i Inverting

LT8331 to wysokonapięciowy konwerter DC-DC mogący pracować w trybach Boost/SEPIC/Flyback/Inverting, zapewniający sprawność do 90%.

Zawiera wbudowany klucz MOSFET o parametrach 140 V/500 mA, dzięki czemu do realizacji kompletnego obwodu wymaga jedynie kilku miniaturowych komponentów zewnętrznych, w tym pojedynczego rezystora ustalającego napięcie wyjściowe: zarówno dodatnie, jak i ujemne. Akceptuje napięcia wejściowe od 4,5 do 100 V. Umożliwia programowanie częstotliwości taktowania w zakresie od 100 do 500 kHz. Oferuje tryb pracy Burst, w którym pobór prądu wynosi około 6 mA, a wyjściowe napięcie zaburzeń nie przekracza 20 mV_P-P.

LT8331 zawiera zabezpieczenie podnapięciowe i termiczne. Jest produkowany w obudowie MSOP-16E w wersjach na standardowy i rozszerzony (-40...+125°C) zakres temperatur. Jego cena hurtowa wynosi 2,95 USD przy zamówieniach 1000 sztuk.
