Wzmacniacz operacyjny o małym wejściowym prądzie polaryzacji do analizatorów chemicznych

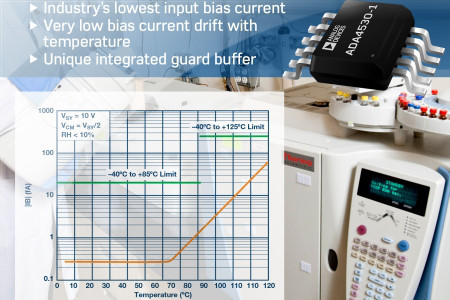

ADA4530 to wzmacniacz operacyjny klasy Electrometer-Grade wyróżniający się bardzo małym wejściowym prądem polaryzacji, pozwalającym na produkcję analizatorów chemicznych o największej dokładności pomiaru i powtarzalności w szerokim zakresie temperatur pracy. Wejściowy prąd polaryzacji tego układu wynosi 250 fA w temperaturze +125°C i 20 fA w temperaturze +85°C, czyli odpowiednio 20x i 50x mniej niż w przypadku innych podobnych wzmacniaczy.

Ma to duże znaczenie przy współpracy z podzespołami wrażliwymi na obciążenie wyjścia, takimi jak fotodiody i inne czujniki wysokoimpedancyjne często stosowane w precyzyjnej aparaturze pomiarowej: spektrofotometrach, chromatografach, spektrometrach masy i kulometrach.

ADA4530 może być stosowany jako przedwzmacniacz pikoamperomierzy, wzmacniacz transimpedancyjny fotodiod i bufor wysokoimpedancyjny sensorów chemicznych i pojemnościowych. Jest obecnie jedynym na rynku wzmacniaczem operacyjnym, wykazującym jednakowe natężenie wejściowego prądu polaryzacji w zakresie od temperatury pokojowej do +85°C.

Jest też jedynym wzmacniaczem tej klasy, którego prąd polaryzacji został w pełni przetestowany fabrycznie w temperaturach +25°C i +125°C. Projektanci aparatury pomiarowej nie muszą dzięki temu pozostawiać dużych marginesów projektowych, co pozwala lepiej wykorzystać dużą czułość wzmacniacza.

ADA4530-1 może być zasilany napięciem symetrycznym lub asymetrycznym z zakresu ±2,5...±8 V i 5...16 V. Jest zamykany w obudowie SIC-8. Jego cena hurtowa wynosi 11,40 USD przy zamówieniach 1000 sztuk.
