Przełącznik SPDT 300 kHz...8000 MHz o stałej impedancji na wszystkich portach

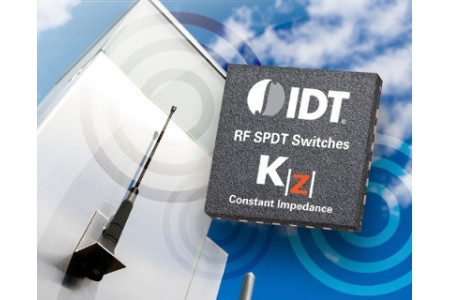

W najnowszym monolitycznym przełączniku SPDT firmy IDT, oznaczonym symbolem F2923, zastosowano opatentowaną technologię KZ Constant Impedance zapewniającą stałą impedancję na wszystkich portach podczas przełączania, bez dużych skoków VSWR typowych dla tradycyjnych przełączników. Cechę tę osiągnięto bez pogarszania innych parametrów układu, takich jak izolacja, liniowość czy straty wtrącone.

F2923 jest przełącznikiem absorpcyjnym o małych stratach wtrąconych (0,48 dB @ 2 GHz), mogącym znaleźć zastosowanie w telekomunikacyjnych stacjach bazowych, telewizji kablowej i przenośnej aparaturze pomiarowej.

Pracuje w zakresie częstotliwości sygnałów wejściowych od 300 MHz do 8 GHz. Zapewnia współczynnik IIP3 na poziomie powyżej 66 dBm i izolacją równą 74 dB (oba parametry dla 2 GHz). Jego współczynnik VSWR w trakcie przełączania (<1,4:1) niewiele odbiega od wartości w stanie stabilnym, podczas gdy w tradycyjnych przełącznikach jest na poziomie ok. 9:1.

F2923 pracuje z napięciem zasilania 3,3 V przy czym zapewnia kompatybilność z poziomami logicznymi sygnałów sterujących 1,8 i 3,3 V. Jest produkowany w obudowie TQFN-20 o powierzchni 4 x 4 mm.
