Mikroprocesory MSP430 z pamięcią FRAM i technologią CapTIvate do interfejsów pojemnościowych

Texas Instruments dodaje do oferty serię specjalizowanych mikroprocesorów MSP430 z pamięcią FRAM i technologią CapTIvate pozwalających na realizację prostych interfejsów pojemnościowych zastępujących przyciski mechaniczne, odpornych na zaburzenia elektromagnetyczne, zabrudzenie i wodę. Mogą one znaleźć zastosowanie w systemach kontroli dostępu, przemysłowych panelach sterujących, jak również w elektronice użytkowej.

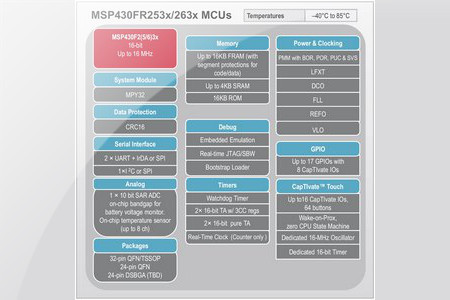

Obecnie dostępny jest pierwszy 16-bitowy mikrokontroler z tej serii, oznaczony symbolem MSP430FR2633. Pozwala on użytkownikom o dowolnym poziomie zaawansowania łatwo realizować niezawodne wielodotykowe interfejsy HMI z pojemnościowymi przyciskami, potencjometrami i czujnikami zbliżeniowymi na różnych podłożach, np. metalowych oraz szklanych o grubości do 60 mm i plastikowych o grubości do 25 mm. Korzystając z aplikacji CapTIvate Design Center użytkownik może zaprojektować w ciągu kilku minut metodą drag-and-drop interfejs pojemnościowy gotowy do konfiguracji.

Dzięki układowi wake-on-touch zapewniającemu ciągłe skanowanie do 4 elektrod przez mikrokontroler pozostający w trybie shutdown, możliwe jest tworzenie interfejsów pracujących przez wiele lat na pojedynczej baterii zegarkowej, których pobór prądu może być ograniczony w trybie uśpienia do 0,9 mA na przycisk. Wbudowana nieulotna pamięć FRAM charakteryzuje się dużą trwałością i krótkim czasem zapisu, dzięki czemu system może być wyprowadzany z trybu uśpienia jedynie na bardzo krótkie przedziały czasu, a dodatkowo zawartość pamięci jest przechowywana również po utracie zasilania, eliminując potrzebę stosowania baterii podtrzymujących.

MSP430FR2633 jest odporny na impulsy ESD i EFT do 4 kV. Może pracować w trybach pojemności własnej (self-capacitance) i pojemności wzajemnej (mutual-capacitance) pozwalających na obsługę paneli zawierających odpowiednio do 16 i do 64 przycisków. Zawiera zespół zaawansowanych funkcji sprzętowych (specjalizowany regulator napięcia, frequency hopping, synchronizacja przejścia przez zero, algorytmy przetwarzania sygnału) zapobiegających fałszywym wskazaniom w środowiskach silnie zaszumionych. Praca z rozpraszaniem widma obniża poziom generowanych przez układ zaburzeń EMI.

Zalety technologii CapTIvate:

• możliwość pomiaru zmian pojemności już od 10 fF,
• szeroki zakres dynamiczny do 300 pF,
• możliwość realizacji interfejsów na panelach szklanych o grubości do 60 mm,
• możliwość realizacji interfejsów na panelach szklanych o grubości do 25 mm,
• możliwość realizacji czujników zbliżeniowych o zakresie do 30 cm,
• 10-bitowa rozdzielczość użyteczna przy realizacji potencjometrów i suwaków,
• korekcja wpływu dużych pojemności pasożytniczych,
• mniejsze rozmiary interfejsu wynikające z możliwości stosowania mniejszych elektrod.

Mikrokontroler MSP430FR2633 w wersjach z pamięcią FRAM o pojemności do 16 KB ma być dostępny w ilościach hurtowych jeszcze przed końcem b.r. Jego cena hurtowa będzie wynosiła 0,90 USD przy zamówieniach 1000 sztuk. Texas Instruments oferuje też zestaw deweloperski MSP-CAPT-FR2633 CapTIvate w cenie 99 USD.
