2-kanałowe sterowniki tranzystorów MOSFET o wydajności prądowej 5 A i czasie narastania 5 ns

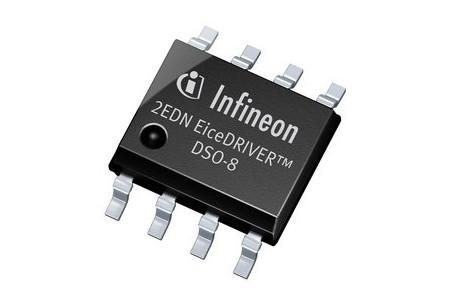

Do oferty firmy Infineon weszła nowa rodzina podwójnych sterowników tranzystorów MOSFET o wydajności prądowej 5 A i czasie narastania/opadania sygnału równym 5 ns. Precyzyjne dopasowanie czasów opóźnienia kanałów z dokładnością do 1 ns umożliwia ich łączenie równoległe, pozwalając uzyskać wydajność prądową 10 A. Sterowniki 2EDN7524 EiceDRIVER mogą znaleźć zastosowanie m.in. w zasilaczach impulsowych, gdzie zapewniają dużą sprawność i gęstość mocy.

Charakteryzują się małą rezystancją wyjściową (R_DS(on)) wynoszącą 0,55 Ω, bardzo krótkim czasem propagacji (19 ns) i szerokim zakresem napięć wejściowych/wyjściowych do 20 V. Wytrzymują ujemne napięcie do -10 V_DC na wejściu sterującym i Enable. Zawierają zabezpieczenie podnapięciowe. Są produkowane w trzech typach obudów: PG-DSO-8, PG-WSON-8 i PG-TSSOP-8.

Przyklad zastosowania sterownikow 2EDN7524 EiceDRIVER w zasilaczu impulsowym
