Precyzyjne sieci rezystorowe o względnej tolerancji i TCR odpowiednio ±0,01% i ±1 ppm/°C

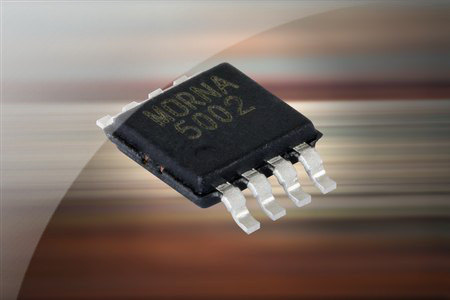

Firma Vishay wprowadza do sprzedaży precyzyjne sieci rezystorowe serii MORN zawierające 4 identyczne rezystory zamknięte w obudowie MSOP-8 o grubości 1,1 mm. Elementy te charakteryzują się tolerancją względną i względnym współczynnikiem TCR wewnętrznych rezystorów, wynoszącymi odpowiednio ±0,01% i ±1 ppm/°C. Są projektowane do zastosowań w precyzyjnych dzielnikach napięciowych i wzmacniaczach operacyjnych o wzmocnieniu jednostkowym, stosowanych w aparaturze medycznej i pomiarowej.

Zapewniają bardzo dobrą stabilność długoterminową rezystancji, wynoszącą 0,015% po 2000 godzin pracy w temperaturze +70°C.

W ramach serii MORN są produkowane warianty o rezystancjach od 400 W do 100 kW. Ich moc znamionowa wynosi po 50 mW na rezystor. Dopuszczalny zakres temperatur pracy rozciąga się od -55 do +125°C.

Ważniejsze parametry:

• TCR bezwzględny: ±25 ppm/°C,
• TCR względny: typ. ±1 ppm/°C (maks. ±2 ppm/°C),
• tolerancja bezwzględna: od ±0,05% do ±1,0%,
• tolerancja względna: od ±0,01% do ±0,5%,
• stabilność bezwzględna: ∆R ±0,05% (2000 h @ +70°C),
• stabilność względna: ∆R ±0,015% (2000 h @ +70°C),
• współczynnik napięciowy: typ. 0,1 ppm/V,
• szum: < -30 dB,
• EMF: 0,08 μV/°C.
