Mikrokontroler ARM Cortex-M3 z wbudowanym układem sterowania silników BLDC
Zapytaj o produkt

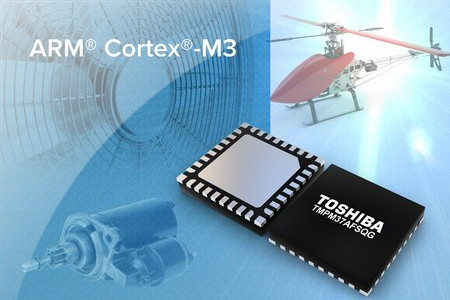

Toshiba Electronics Europe dodaje do serii mikrokontrolerów TX03 z rdzeniem ARM Cortex-M3 nowy model TMPM37AFSQG wyposażony w wektorowy układ sterowania silników BLDC zapewniający ich energooszczędną pracę w szerokim zakresie prędkości obrotowych przy małym poziomie wibracji. Obejmuje on koprocesor Vector Engine Plus (VE+) oraz pre-driver sterujący bramkami zewnętrznych wysokoprądowych tranzystorów MOSFET tworzących 3-fazowy komplementarny układ sterowania uzwojeniami silnika z wykorzystaniem modulacji PWM.
TMPM37AFSQG nadaje się idealnie do współpracy z silnikami małej mocy znajdującymi zastosowanie np. w wentylatorach, pompach czy zabawkach elektronicznych. Jego jednostka obliczeniowa ARM Cortex-M3 jest zasilana napięciem 5 V dostarczanym przez wewnętrzny regulator, co pozwala na zasilanie całego układu z pojedynczego źródła 12 V. Spośród innych elementów wyposażenia warto też wymienić 12-bitowy przetwornik A/C oraz wzmacniacz operacyjny, rezystor pomiarowy i komparator, realizujące obwód zabezpieczenia nadprądowego. TMPM37AFSQG jest produkowany w obudowie VQFN32 o powierzchni 5 x 5 mm. Pierwsze wersje próbne mają się pojawić w sprzedaży na początku 2016 roku.
