10-amperowy regulator napięcia µModule o wymiarach 15 x 9 x 4,9 mm

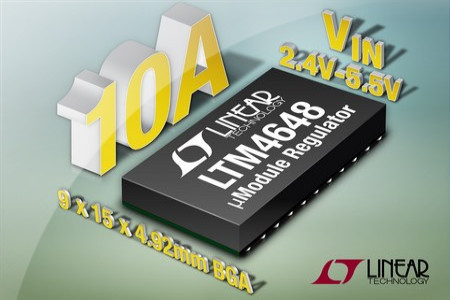

Firma Linear Technology dodaje kolejną pozycję do rodziny regulatorów napięcia µModule. LTM4648, produkowany w obudowie BGA o wymiarach 15 x 9 x 4,9 mm jest w stanie oddać do obciążenia maksymalny prąd ciągły 10 A. Obniża napięcie wejściowe z zakresu 2,375…5,5 V do wartości od 0,6 do 5 V, zapewniając sprawność sięgającą nawet 95% (3,3 V_IN - 2,5 V_OUT @ 10 A).

Zawiera pomocniczy konwerter typu Boost, dostarczający napięcie 5 V do sterowania bramką wbudowanego tranzystora MOSFET. Może pracować w szerokim zakresie temperatur otoczenia od -40 do +125°C, przy czym w podzakresie 0…+85°C pracuje z pełną mocą wyjściową, bez konieczności montażu radiatora ani zapewnienia wymuszonego obiegu powietrza. W temperaturze otoczenia do +110°C jest w stanie oddać do obciążenia aż połowę mocy znamionowej.

LTM4648 zawiera różnicowy wzmacniacz pomiarowy current-sense do kompensacji spadku napięcia na ścieżkach płytki drukowanej. Zapewnia dokładność stabilizacji wynoszącą ±1,5% w całym zakresie dopuszczalnych napięć wejściowych, prądów wyjściowych i temperatur otoczenia (od -40 do +125°C).

Może być łączony równolegle z innymi regulatorami w konfiguracjach wielofazowych zapewniających wydajność prądową do 40 A. Praca w trybie wielofazowym pozwala zmniejszyć natężenie impulsów prądowych na wejściu i wyjściu oraz sumaryczną pojemność znajdujących się tam kondensatorów. Częstotliwość pracy układu może być ustalana w zakresie od 400 do 750 kHz.

Specjalny tryb pracy Burst pozwala zapewnić dużą sprawność także w zakresie małych prądów wyjściowych, a tryb pulse-skipping zmniejsza wyjściowe napięcie zaburzeń. Dodatkową zaletą jest zabezpieczenie nadnapięciowe i nadprądowe wyjścia.

Ceny hurtowe LTM4648 zaczynają się od 13,25 USD przy zamówieniach 1000 sztuk.
