Impulsowy regulator napięcia step-down 6 A z interfejsem PMBus

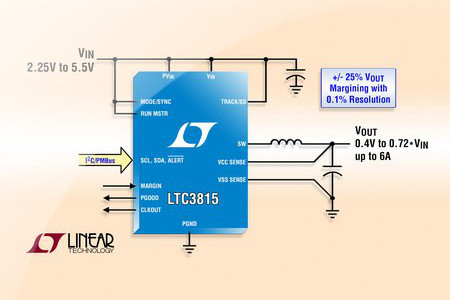

LTC3815 to impulsowy regulator napięcia step-down o wydajności prądowej 6 A i dużej sprawności, pracujący w trybie prądowym z kontrolowanym czasem włączenia klucza. Akceptuje napięcia wejściowe z zakresu od 2,25 do 5,5 V. Umożliwia programowanie napięcia wyjściowego w zakresie od 0,4 V do 72% V_IN za pomocą pojedynczego zewnętrznego rezystora lub zewnętrznego źródła referencyjnego, podłączonego do wejścia REF.

Dodatkowo, za pomocą interfejsu PMBus napięcie wyjściowe może być korygowane w zakresie ±25% z rozdzielczością 0,1%. Interfejs ten służy równocześnie do odczytu średniej i szczytowej wartości temperatury, prądu i napięcia oraz monitorowania statusu błędów przy częstotliwości odświeżania 25 Hz.

LTC3815 zapewnia dokładność stabilizacji napięcia wyjściowego wynoszącą ±1% w całym zakresie dopuszczalnych temperatur pracy przy napięciu wejściowym 3,3 lub 5 V. Bardzo szybka odpowiedź impulsowa i możliwość pracy z krótkimi czasami włączenia klucza umożliwiają pracę z bardzo małym napięciem wyjściowym przy dużej częstotliwości taktowania. Częstotliwość taktowania jest stała i może być programowana w zakresie od 400 kHz do 3 MHz za pomocą zewnętrznego rezystora, jak również może być synchronizowana ze źródłem zewnętrznym.

LTC3815 jest zamykany w obudowie QFN-38 (6 x 4 mm). Charakteryzuje się zakresem dopuszczalnych temperatur pracy złącza od-40 do +125°C. Jego ceny hurtowe zaczynają się od 4,71 USD przy zamówieniach 1000 sztuk.
