Dwukierunkowy regulator impulsowy LTC3643 do zastosowań w systemach zasilania awaryjnego

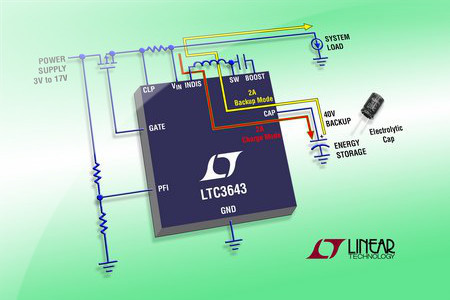

LTC3643 to dwukierunkowy regulator impulsowy umożliwiający dostarczanie prądu z linii VIN do kondensatora stanowiącego awaryjne źródło zasilania lub z kondensatora do linii VIN - w zależności od napięcia na wejściu PFI. Napięcie PFI sygnalizujące poprawną pracę źródła zasilającego pozwala przekazywać prąd ze źródła wejściowego do obciążenia oraz równocześnie doładowywać kondensator.

Niskie napięcie PFI, sygnalizujące zbyt niski poziom napięcia źródła zasilającego przełącza regulator w tryb zasilania obciążenia z kondensatora aż do jego rozładowania. Czas zasilania awaryjnego w tym trybie zależy od prądu obciążenia oraz pojemności i napięcia kondensatora.

LTC3643 pracuje w zakresie napięć wejściowych od 3 do 17 V i umożliwia ładowanie kondensatora o napięciu do 40 V maksymalnym prądem 2 A. W trybie zasilania awaryjnego użytkownik może zaprogramować ogranicznik prądu wyjściowego w zakresie od 2 do 4 A. Duża częstotliwość taktowania (1 MHz) umożliwia współpracę z miniaturowymi elementami zewnętrznymi.

LTC3643 jest zamykany w obudowie QFN-24. Jest dostępny w wersjach na dwa zakresy dopuszczalnych temperatur pracy z których szerszy rozciąga się od -40 do +125°C. Ceny hurtowe zaczynają się od 4,45 USD przy zamówieniach 1000 sztuk.
