Sterownik jednofazowych silników BLDC z wbudowanym czujnikiem Halla

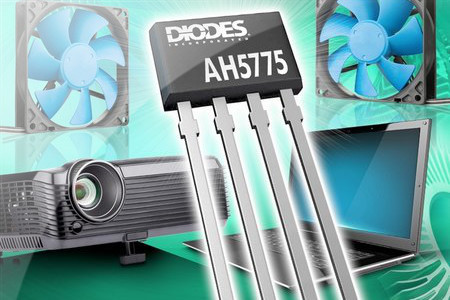

AH5775 to sterownik jednofazowych silników BLDC zawierający wbudowany czujnik Halla, mostkowy stopień sterujący i zabezpieczenie przed zatrzymaniem wirnika. Pracuje w zakresie napięć wejściowych od 2,5 do 18 V i zapewnia maksymalny prąd wyjściowy mogący wynosić do 300 mA w trybie ciągłym oraz do 800 mA w szczycie. Zapewnia łagodną charakterystykę przełączania tranzystorów w stopniu wyjściowym, pozwalającą obniżyć poziom generowanych szumów akustycznych i zaburzeń EMI.

Wbudowana funkcja zabezpieczenia przed zatrzymaniem silnika, zapewniająca ochronę jego uzwojeń wyłącza czasowo stopień sterujący po wykryciu zatrzymania wirnika i wykonuje automatyczny restart po odblokowaniu. Układ zawiera również zabezpieczenie termiczne oraz zabezpieczenie nadnapięciowe, które po wykryciu zbyt wysokiego napięcia wejściowego wyłącza sekcję wyjściową dla ochrony uzwojeń silnika i przełącza układ w tryb standby. AH5775 jest zamykany w 4-wyprowadzeniowej obudowie TO94. Może pracować w zakresie temperatur otoczenia od -40 do +105°C.
