Mikrokontrolery ARM Cortex-M7 z dużą wewnętrzną pamięcią i kontrolerem wyświetlaczy TFT-LCD

STMicroelectronics SA oddział w Polsce
Produkt firmy:
STMicroelectronics SA oddział w Polsce

Do oferty STMicroelectronics wchodzi nowa seria mikrokontrolerów z rdzeniem ARM Cortex-M7 charakteryzujących się dużą wewnętrzną pamięcią, wieloma wbudowanymi interfejsami i wbudowanym kontrolerem wyświetlaczy TFT-LCD z akceleratorem graficznym Chrom-ART Accelerator. Mogą one znaleźć szeroki zakres zastosowań w urządzeniach przenośnych, kontrolerach przemysłowych, automatyce budynków i w aparaturze medycznej, gdzie ułatwiają realizację interfejsów użytkownika.

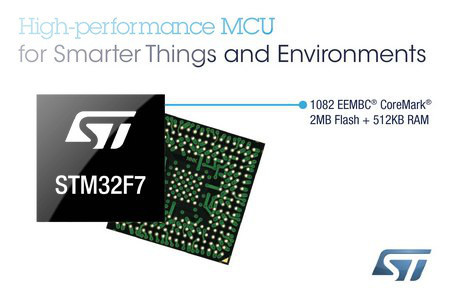

Mikrokontrolery STM32F767/769 zawierają do 2 MB pamięci Flash dual-bank, 16 KB pamięci Cache danych i instrukcji oraz 512 KB pamięci RAM. Ich rdzeń ARM Cortex-M7 z procesorem DSP i modułem zmiennoprzecinkowym o podwójnej precyzji zapewnia moc obliczeniową 462 DMIPS (1082 EEMBC CoreMark) przy częstotliwości taktowania 216 MHz. Do standardowego wyposażenia należy ponadto sprzętowy akcelerator JPEG i kontroler MIPI-DSI host, rozszerzający możliwości graficzne do poziomu nieosiągalnego dla innych podobnych mikrokontrolerów. Pamięć Flash typu dual-bank udostępnia tryb pracy read-while-write pozwalający np. zapewnić ciągłą pracę aplikacji przy równoczesnym aktualizowaniu oprogramowania. Do zastosowań wymagających zwiększonego poziomu bezpieczeństwa danych producent proponuje wersje STM32F777/779 wyposażone w sprzętową jednostkę szyfrującą. Pozostałe cechy:

  • matryce komunikacyjne AXI i multi-AHB do transmisjid anych między mikroprocesorem, pamięciami i blokami peryferyjnymi,
  • 2 uniwersalne kontrolery DMA + kontrolery specjalizowane dla interfejsów Ethernet, USB On-The-Go i akceleratora Chrom-ART,
  • niezależne częstotliwości taktowania jednostki obliczeniowej i bloków peryferyjnych,
  • interfejs I²S,
  • interfejs SAI (Serial Audio Interface),
  • pętle PLL dla toru audio,
  • filtry cyfrowe DFSDM (Digital Filter for Sigma-Delta Modulators) do podłączenia mikrofonu cyfrowego lub zewnętrznego przetwornika A/C sigma-delta,
  • kontroler FMC (Flexible Memory Controller),
  • interfejs Quad-SPI do podłączenia zewnętrznej pamięci Flash.

Mikrokontrolery STM32F767/769 są obecnie dostępne w wersjach próbnych, a do produkcji masowej mają wejść w maju 2016. Przykładowe ceny hurtowe przy zamówieniach 10 tys. sztuk wynoszą 10,95 USD za wersję rozbudowaną STM32F779NIH6 (2 MB Flash, 512 KB RAM, kontroler TFT, MIPI-DSI, jednostka szyfrująca) i 7,96 USD za wersję podstawową STM32F767VGT6 (1 MB pamięci Flash, 512 KB RAM, kontroler TFT).
