Sterownik bipolarnych silników krokowych 2 x 2 A/45 V z automatycznym strojeniem parametrów silnika

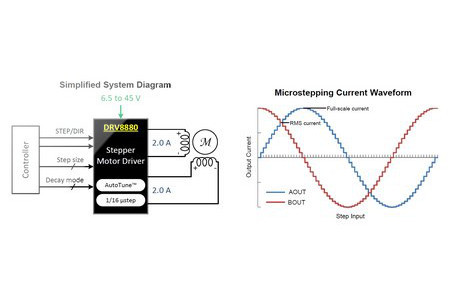

DRV8880 to sterownik bipolarnych silników krokowych do zastosowań przemysłowych, zawierający dwa układy sterowania bramek zewnętrznych n-kanałowych tranzystorów MOSFET i indekser mikrokrokowy. Może pracować w szerokim zakresie napięć zasilania od 6,5 do 45 V. Umożliwia sterowanie uzwojeń maksymalnym prądem 2,0 A (1,4 A rms) przy odpowiednim zaprojektowaniu płytki drukowanej, z zapewnieniem wymaganej powierzchni masy (ground plane) do chłodzenia.

Udostępnia funkcję AutoTune zapewniającą automatyczne dostrojenie parametrów pracy silnika krokowego, zapewniających optymalne parametry regulacji oraz kompensację efektów starzenia. Dodatkowo, udostępnia tryby slow, fast i mixed decay.

DRV8880 zawiera prosty interfejs z liniami STEP/DIR. Może być skonfigurowany do pracy w trybie od full-step do 1/16. Producent przewidział możliwość jego przełączenia w tryb sleep, w którym pobór prądu zmniejsza się do zaledwie 28 µA. DRV8880 zawiera zestaw układów zabezpieczających: podnapięciowy, nadprądowy, zwarciowy, termiczny i chroniący przed awarią pompy ładunkowej. Jest produkowany w 28-wyprowadzeniowych obudowach HTSSOP i WQFN.
