24-bitowy układ kondycjonowania sygnałów z czujników ciśnienia i temperatury

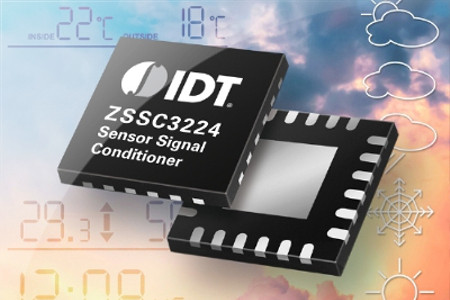

ZSSC3224 to układ kondycjonowania sygnałów m.in. z barometrycznych czujników ciśnienia i stosów termoelektrycznych z wejściem mogącym pracować w konfiguracji różnicowej lub pseudoróżnicowej. Zawiera 24-bitowy przetwornik A/C i 26-bitowy procesor DSP realizujący korekcję offsetu, czułości, temperatury i nieliniowości. Współczynniki korekcyjne są tu przechowywane w wewnętrznej pamięci nieulotnej wielokrotnego zapisu. Skorygowany sygnał pomiarowy jest dostępny na wyjściu cyfrowym w formacie I²C (<3,4 MHz) lub SPI (<20 MHz).

Programowanie współczynników korekcyjnych w ZSSC3224 odbywa się przez interfejs szeregowy z wykorzystaniem procedury kalibracyjnej realizowanej na komputerze PC. Szybkie przetwarzanie sygnału, duża rozdzielczość i zwiększona odporność na szumy pozwalają na stosowanie układu w szybkich układach pomiarowo-sterujących i zabezpieczających pracujących w czasie rzeczywistym, wymagających dodatkowo podzespołów o małym poborze mocy.

Układ jest dostarczany w standardowych obudowach oraz w postaci struktur półprzewodnikowych. Zapewnia dokładność lepszą niż ±0,1% FS. Pracuje w zakresie napięć zasilania od 1,68 do 3,6 V pobierając typowo 1 mA prądu w stanie aktywnym i 20 nA w trybie sleep. Charakteryzuje się skutecznym tłumieniem tętnień napięcia zasilającego (PSRR do 90 dB) i szerokim zakresem dopuszczalnych temperatur pracy od -40 do +85°C.
