Oscylatory VCO High Reliability na zakres częstotliwości od 10 MHz do 11 GHz

W ofercie firmy Pasternack, specjalizującej się w produkcji podzespołów w.cz., mikrofalowych i na zakres fal milimetrowych, pojawiła się rodzina oscylatorów VCO pokrywających wybrane pasma częstotliwości z zakresu od 10 MHz do 11 GHz, produkowanych w kilku wariantach obudów. Są to oscylatory klasy High Reliability spełniające wymogi normy MIL-STD-202 w zakresie odporności m.in. na udary, wibracje i szybkie zmiany temperatur w zakresie od -40 do +85°C.

Mogą znaleźć zastosowanie w pętlach PLL, syntezerach częstotliwości, generatorach funkcyjnych i urządzeniach do zagłuszania sygnałów. Zawierają porty sygnałowe dopasowane do impedancji 50 Ω, co eliminuje konieczność stosowania elementów zewnętrznych.

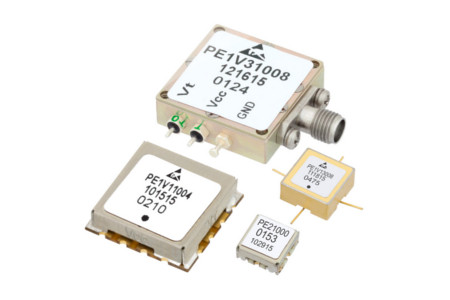

Oferta obejmuje w sumie 60 modeli produkowanych w wersjach SMD o wymiarach od 4,4 x 4,4 x 1,9 mm do 12,7 x 12,7 x 3,3 mm i w obudowach z gniazdami współosiowymi SMA (24 x 24 x 7 mm). Niektóre z nich są wyposażone we wzmacniacze buforujące lub wejściowe porty modulacyjne.

W zależności od modelu maksymalna moc wyjściowa wynosi od 0 do +12,5 dBm, zakres napięć sterujących od 0,5...3,5 do 0...20 V, a poziom szumów fazowych od -125 dB/Hz przy offsecie 10 kHz.
