Energy harvester współpracujący z baterią i generatorem termoelektrycznym

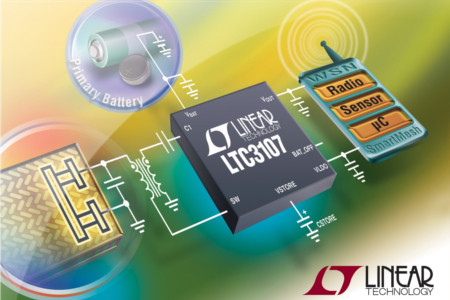

LTC3107 to kolejny energy harvester z oferty Linear Technology zapewniający zasilanie odbiornika z generatora termoelektrycznego lub termostosu oraz z baterii, jako źródła pomocniczego. Gdy energia ze źródła termicznego jest dostępna układ wykorzystuje ją do zasilania odbiornika, a nadwyżka może być magazynowana w opcjonalnym kondensatorze. Gdy źródło termiczne nie wytarza energii układ automatycznie przełącza się na zasilanie bateryjne.

LTC3107 może pracować z napięciem źródła termicznego już od 20 mV dzięki wbudowanemu transformatorowi. Charakteryzuje się bardzo małym prądem upływu, wynoszącym około 80 nA przy pobieraniu energii ze źródła termicznego i 6 µA przy korzystaniu z baterii.

Zawiera dwa wyjścia: główne, którego napięcie odpowiada napięciu baterii oraz pomocnicze 2,2 VDC do zasilania zewnętrznego mikroprocesora, pochodzące z wbudowanego regulatora LDO. LTC3107 wymaga minimum elementów współpracujących.

Jest zamykany w obudowie DFN-10 (3 x 3 mm). Jego zakres dopuszczalnych temperatur pracy rozciąga się od -40 do +125°C. Ceny hurtowe zaczynają się od 2,95 USD przy zamówieniach 1000 sztuk.
