Układ kondycjonowania sygnałów AD8275

Układ kondycjonowania sygnałów z przesuwnikiem poziomów napięć

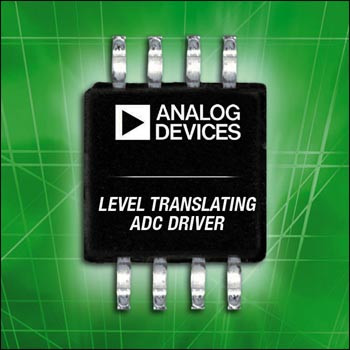

Firma Analog Devices wprowadziła na rynek sterownik wejść przetworników A/C realizujący dodatkowo funkcję przesuwnika poziomów napięć, oznaczony symbolem AD8275. Układ ten pozwala uprościć konstrukcję bloków kondycjonowania sygnału stosowanych w aplikacjach wysokonapięciowych. Realizuje funkcje tłumienia, przesuwania poziomów napięć i sterowania wejść przetworników. Przesuwając poziom napięć z zakresu ±10V do zakresu 0...+4V, AD8275 nadaje się idealnie do współpracy z 16-bitowymi przetwornikami A/C z sukcesywną aproksymacją (SAR), takimi jak np. AD7685 produkcji AD. Charakteryzuje się szerokością pasma analogowego 15 MHz. Może zostać skonfigurowany do pracy z wyjściem różnicowym.

AD8275 charakteryzuje się wzmocnieniem ustalonym fabrycznie na poziomie 0,2V/V. Zawiera precyzyjne, trymowane laserowo rezystory zapewniające bardzo mały błąd wzmocnienia rzędu 0,002% oraz dryft temperaturowy wynoszący maksymalnie 1ppm/ºC. Czas ustalania sygnału wyjściowego do 0,001% wartości skoku napięcia wynosi jedynie 450ns, dzięki czemu układ doskonale nadaje się do systemów wymagających krótkiego czasu akwizycji danych. Poza wyeliminowaniem wysokonapięciowych zasilaczy, dyskretnych dzielników rezystorowych, wzmacniaczy sterujących i innych komponentów wymaganych w układach sterowania przetworników typu SAR, AD8275 pozwala zredukować powierzchnię PCB z uwagi na małe wymiary własne wynoszące zaledwie 3 x 5mm. Dopuszczalny zakres napięć wejściowych wynosi od –35V do +40V. Cena hurtowa AD8275 to 1,60 USD.
