Transceivery RS485 odporne na przepięcia do ±60 V i wyładowania ESD do ±52 kV

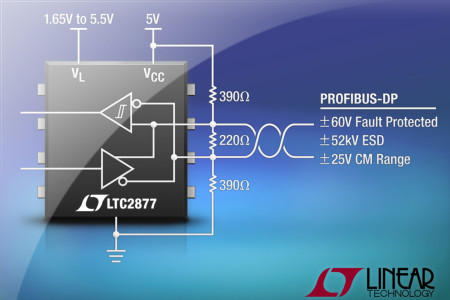

LTC2876 i LTC2877 to transceivery RS485 wyjątkowo odporne na trudne warunki pracy, w tym duże przepięcia i wyładowania ESD. Zostały zaprojektowane do zastosowań w urządzeniach Profibus-DP master i slave. Tak, jak inne sieci fieldbus również systemy Profibus-DP są podatne na błędy instalacyjne wynikające ze skrosowania linii, występowania pętli masy czy zaburzeń na linii zasilającej, mogących wykroczyć poza poziom dopuszczalny dla typowego transceivera.

Podczas nadawania, odbioru oraz w trybach standby i power-off LTC2876 i LTC2877 tolerują przepięcia do ±60 V na liniach interfejsu. Wytrzymują wyładowania ESD do ±52 kV na liniach interfejsu oraz do ±15 kV na pozostałych. Mogą pracować w szerokim zakresie wejściowych napięć sumacyjnych do ±25 V, co zwiększa niezawodność transmisji w systemach zaszumionych oraz przy występowaniu pętli masy.

Oba układy zostały przetestowane pod kątem pracy z obciążeniami PROFIBUS IEC 61158-2 i TIA/EIA-485-A (RS485), co zapewnia ich zgodność z tymi standardami. LTC2877 zawiera niezależne wejście zasilania sekcji logicznej (1,65...5,5 V) ułatwiające podłączanie układów zewnętrznych pracujących z różnymi napięciami zasilania.

LTC2876 i LTC2877 występują w wersjach na komercyjny, przemysłowy i samochodowy zakres dopuszczalnych temperatur pracy (odpowiednio 0...+70°C, -40...+85°C i -40...+125°C). Są produkowane w obudowach MSOP-8 i DFN-8 (LTC2876) oraz MSOP-10 i DFN-10 (LTC2877). Ich ceny hurtowe zaczynają się od 2,48 USD przy zamówieniach 1000 sztuk.
