Wzmacniacze operacyjne o napięciu zasilania 36 V do elektroniki samochodowej i przemysłowej

STMicroelectronics dodaje do oferty wzmacniaczy operacyjnych dwa nowe modele przeznaczone do zastosowań w elektronice samochodowej i przemysłowej. Poza szerokim zakresem napięć zasilania charakteryzują się one dużą stabilnością w ciężkich warunkach pracy i tolerancją na wyładowania ESD do 4 kV (HBM). Zostały zrealizowane w procesie technologicznym BiCMOS zapewniającym duży współczynnik GBW/Icc pozwalający 5-krotnie obniżyć pobór prądu zasilania przy zachowaniu parametrów dynamicznych porównywalnych ze standardowymi wzmacniaczami.

Ważną zaletą obu układów jest małe wejściowe napięcie niezrównoważenia i jego mały dryft temperaturowy, poniżej 6 µV/°C. Upraszcza to projekt systemu, eliminując konieczność trymowania i kalibracji oraz zapewniając stabilne parametry pracy w całym dopuszczalnym zakresie temperatur otoczenia od -40 do +125°C.

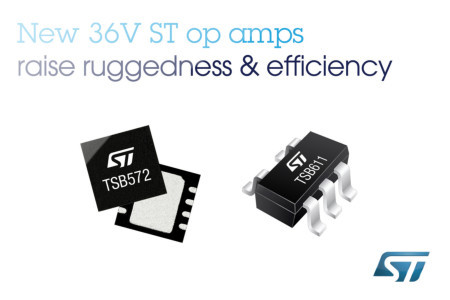

TSB572 to wzmacniacz z wejściami i wyjściami Rail-to-Rail, charakteryzujący się pasmem (GBW) równym 2,5 MHz i maksymalnym wejściowym napięciem niezrównoważenia 1,5 mV. Zachowuje stabilność przy pracy z obciążeniami pojemnościowymi i jest odporny na odwrócenie fazy. Pracuje w szerokim zakresie napięć zasilania od 4,0 do 36 V. TSB572 jest zamykany w obudowach DFN (3 x 3 mm) i Mini-SO8. Jego ceny hurtowe zaczynają się od 0,80 USD.

TSB611 to wzmacniacz o paśmie 560 kHz, mogący pracować z niskim napięciem zasilania od 2,7 V. Wyróżnia się bardzo małym wejściowym napięciem niezrównoważenia, wynoszącym 1 mV i małym poborem prądu, poniżej 125 mA przy napięciu zasilania 36 V. Jest zamykany w obudowie SOT23-5. Ceny hurtowe zaczynają się od 0,55 USD przy zamówieniach 1000 sztuk.
