Regulator impulsowy µModule o wydajności prądowej 3,5 A w obudowie 9 x 6,3 x 3,3 mm

LTM8053 to impulsowy regulator napięcia step-down charakteryzujący się szerokim zakresem napięć wejściowych i dużą gęstością mocy. Może oddać do obciążenia prąd ciągły o natężeniu do 3,5 A oraz do 6 A w impulsie. Szeroki zakres dopuszczalnych napięć wejściowych od 3,4 do 40 V zapewnia bezpieczną pracę w systemach z nieregulowanym lub fluktuującym napięciem wejściowym, np. w robotach przemysłowych czy awionice.

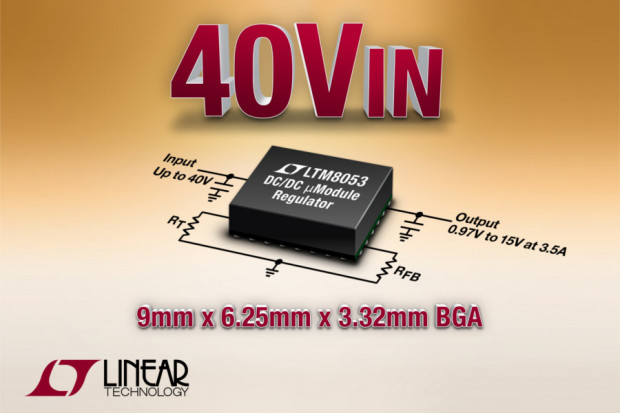

LTM8053 wymaga współpracy jedynie z dwoma zewnętrznymi kondensatorami i dwoma rezystorami. Pozostałe elementy, tj. kontroler, tranzystory przełączające, cewki itp. zostały zintegrowane w obudowie BGA o wymiarach 9 x 6,3 x 3,3 mm.

Cały obwód regulatora może zostać dzięki temu zmieszczony na powierzchni zaledwie 150 mm², podczas gdy obwody alternatywne zajmują powierzchnię do 250 mm² i zawierają dwukrotnie więcej elementów. Specjalne wyprowadzenie Share umożliwia równoległe łączenie kilku regulatorów LTM8053 w aplikacjach wymagających większej wydajności prądowej.

Napięcie wyjściowe może być programowane w zakresie od 0,97 do 15 V za pomocą pojedynczego rezystora. Układ zapewnia sprawność na poziomie 90% w szerokim zakresie obciążeń. Może pracować w temperaturze otoczenia do +85°C z maksymalnym prądem wyjściowym bez potrzeby montowania radiatora ani chłodzenia wymuszonym obiegiem powietrza.

Cały zakres dopuszczalnych temperatur pracy rozciąga się od -40 do +125°C. Ceny hurtowe LTM8053 zaczynają się od 9,66 USD przy zamówieniach 1000 sztuk.
