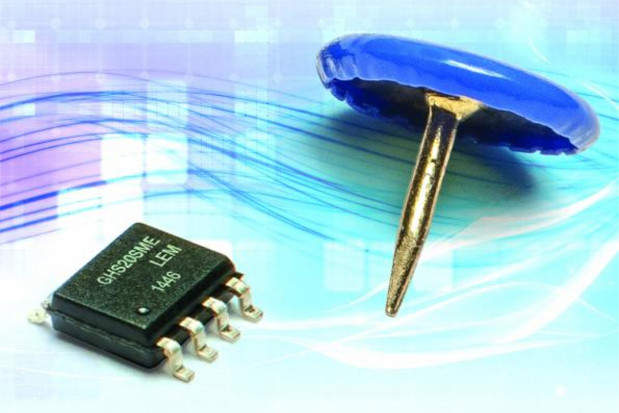

Czujniki prądowe Halla o zakresie pomiarowym 20 A w obudowach SO-8

Czujniki prądowe GHS z oferty firmy LEM pomimo bardzo małych gabarytów (6,0 x 4,9 x 1,6 mm) zapewniają separację galwaniczną 2 kV pomiędzy obwodem pierwotnym i wtórnym. Są to czujniki Halla z otwartą pętlą sprzężenia zwrotnego, odporne na działanie zewnętrznych pól elektromagnetycznych.

Mogą mierzyć natężenie prądów stałych, zmiennych i impulsowych w zakresie do 20 A przy częstotliwości do 100 kHz. Są odporne na przetężenia do 200 A o czasie trwania poniżej 1 s. Wszystkie modele zawierają wyjście analogowe o czasie odpowiedzi 5 µs.

Dzięki wewnętrznej pamięci EEPROM z tabelą współczynników korekcyjnych temperatury, zapewniają mały dryft offsetu i wzmocnienia, nieprzekraczający odpowiednio 1,3% i 1,5% w całym zakresie dopuszczalnych temperatur pracy od -40 do +125°C.

Ważniejsze dane techniczne serii GHS:

• zakres pomiarowy: 10, 12, 16 lub 20 A (do 200 A w impulsie 1 s),
• pasmo: 100 kHz,
• rezystancja obwodu pierwotnego: 0,8 mΩ,
• czas odpowiedzi: 5 µs,
• czułość: 40...80 mV/A w zależności od modelu,
• czas odpowiedzi: typ. 5 µs,
• napięcie zasilania: 5 V,
• zakres temperatur pracy: -40...+125°C.
