Tanie 4- i 6-kanałowe transile do ochrony szybkich interfejsów przed wyładowaniami ESD

Oferta firmy Littelfuse powiększyła się o serię 4- i 6-kanałowych transili SP814x przeznaczonych do ochrony szybkich interfejsów cyfrowych przed wyładowaniami ESD. Dzięki bardzo małej pojemności wewnętrznej, wynoszącej typowo 1 pF na linię sygnałową mogą one współpracować z szybkimi liniami transmisyjnymi w interfejsach m.in. HDMI2.0, USB 2.0/3.0 i IEEE1394.

Stanowią tanią alternatywę dla filtrów półprzewodnikowych CMF (common-mode filter). Zapewniają ochronę przed wyładowaniami ESD do min. ±22 kV przenoszonymi przez powietrze i kontakt, co wykracza poza wymogi określone w normie IEC61000-4-2.

Charakteryzują się bardzo małym prądem upływu, wynoszącym typowo 25 nA @ 5 V i napięciem powielania lawinowego wynoszącym 9,2 V (I_PP=1A, tp=8/20 µs).

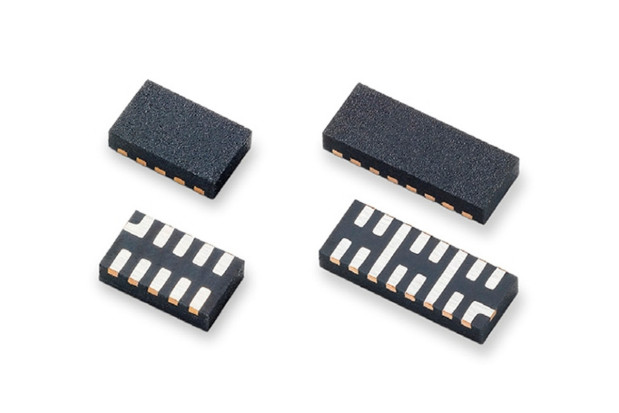

Transile serii SP814x są produkowane w obudowach µDFN-10 (2,2 x 1,35 x 0,52 mm) i µDFN-14 (3,5 x 1,35 x 0,52 mm). Pracują w zakresie dopuszczalnych temperatur otoczenia od -40 do +125°C.
