Układ sterujący z tranzystorami MOSFET 30 A/40 V do zasilania 3-fazowych silników BLDC

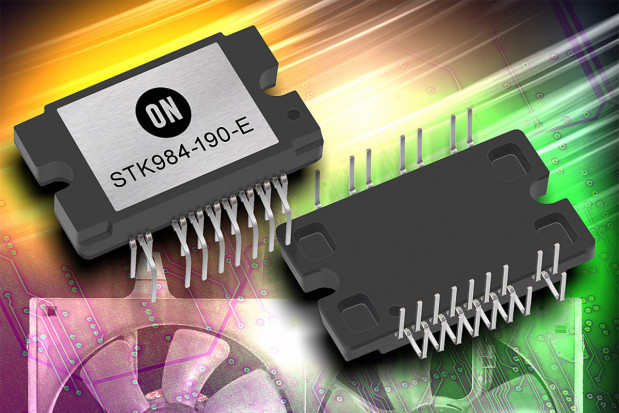

STK984-190-E to zintegrowany układ mocy (PIM - Power Integrated Module) zaprojektowany do sterowania silnikami BLDC w aplikacjach samochodowych, zawierający 6 wewnętrznych tranzystorów MOSFET 30 A/40 V połączonych w układzie mostka 3-fazowego oraz dodatkowy tranzystor MOSFET realizujący zabezpieczenie przed odwróceniem polaryzacji.

Dzięki zamontowaniu struktur tranzystorów na podłożu DBC (direct bonded copper) o bardzo małej rezystancji termicznej uzyskano moduł małogabarytowy zapewniający niską temperaturę pracy tranzystorów i zajmujący jedynie połowę powierzchni potrzebnej do zrealizowania równoważnego układu na bazie elementów dyskretnych.

STK984-190-E jest przeznaczony do zastosowań w samochodowych instalacjach 12-woltowych, w których umożliwia sterowanie silnikami o mocy do 300 W stosowanymi do sterowania m.in. pracą pomp, wentylatorów i wycieraczek.

Producent zaleca do współpracy z nim specjalizowane kontrolery, takie jak LV8907UW, co pozwala stworzyć układ napędowy o dużej sprawności i bardzo dobrych parametrach termicznych, wymagający małej powierzchni płytki drukowanej i tylko kilku elementów współpracujących.

STK984-190-E pracuje w zakresie dopuszczalnych temperatur toczenia od -40 do +150°C. Uzyskał kwalifikację AEC-Q101. Jest zamykany w obudowie DIP-S3 o wymiarach 29,6 x 18,2 x 4,3 mm. Cena hurtowa wynosi 7 USD przy zamówieniach 16 sztuk.
