8-wyjściowy konwerter DC-DC Buck o wydajności prądowej 1 A na kanał

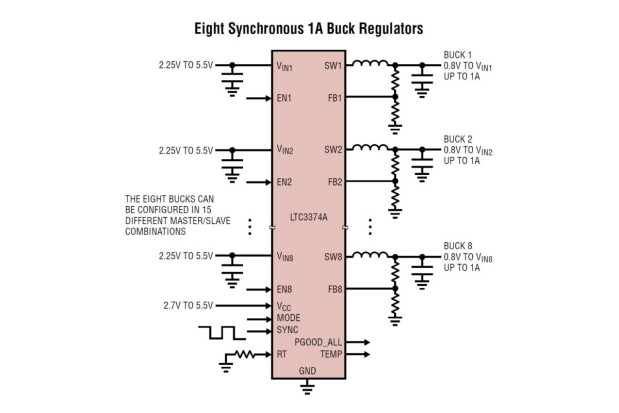

Firma Linear Technology opracowała 8-wyjściowy konwerter DC-DC Buck LTC3374A do wielokanałowych systemów zasilania, zapewniający sprawność sięgającą 94% i wydajność prądową po 1 A na kanał. Układ zawiera 8 identycznych konwerterów pracujących z napięciem wejściowym z zakresu od 2,25 do 5,5 V i umożliwiających stabilizację napięć wyjściowych w zakresie od 0,8 V do VIN.

Umożliwia równoległe łączenie sąsiednich kanałów, co pozwala na konfigurację do pracy z 2...8 wyjściami o odpowiednio zwielokrotnionej wydajności prądowej, wynoszącej maksymalnie 4 A. W sumie dostępnych jest 15 różnych konfiguracji.

Wewnętrzne konwertery mogą pracować w dwóch trybach: Burst i PWM zapewniających odpowiednio dużą sprawność i małe szumy wyjściowe w zakresie małych obciążeń. Są skompensowane wewnętrznie, dzięki czemu wymagają dołączenia jedynie rezystorów ustalających napięcia wyjściowe.

Zawierają ograniczniki prądowe, układy miękkiego startu, zabezpieczenia zwarciowe, czujnik temperatury, zabezpieczenie termiczne i wyjście Power Good sygnalizujące stabilizację wszystkich napięć wyjściowych w zakresie 1% wartości nominalnej.

Częstotliwość taktowania może być programowana w zakresie od 1 do 3 MHz. LTC3374A jest produkowany w 38-wyprowadzeniowych obudowach TSSOP (9,7 x 6,4 x 1,2 mm) i QFN (7 x 5 x 0,75 mm) w wersjach na dwa zakresy dopuszczalnych temperatur pracy złącza: -40...+125°C i -40...+150°C.

Ceny hurtowe zaczynają się od 4,65 USD przy zamówieniach 1000 sztuk.
