Aktywny moduł kondycjonujący
Zapytaj o produkt

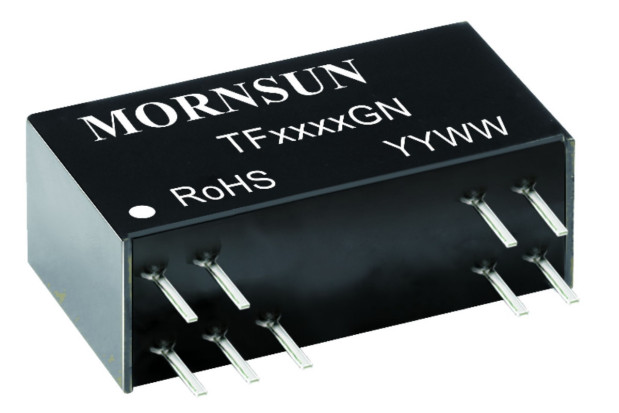

Firma Mornsun oferuje aktywny precyzyjny układ kondycjonowania sygnałów analogowych TF6550GN o jednym wejściu i dwóch wyjściach. Moduł zawiera układ separatora galwanicznego oddzielający wejście i wyjście, działający na zasadzie sprzężenia transformatorowego.
Tworzy ono układ o dużej liniowości (0,1% FS), niskim poziomie zakłóceń i szumów (≤35 mVpp, 20 MHz) i małym dryfcie temperaturowym (≤50 ppm/°C, w zakresie -40 do +85°C) w porównaniu do optoizolatora. Zasilanie dla modułu jest także separowane galwanicznie od wejścia i wyjścia.
Napięcie przebicia izolacji to 2 kVAC/60 s. Układ umieszczono w obudowie DIP18 o wymiarach 26x9,5x12,5 mm. Wejścia i wyjścia układu kondycjonującego są różnicowe co ułatwia eliminowanie zakłóceń.
