Cyfrowy 10-kanałowy układ monitorowania temperatury do współpracy z różnymi typami czujników

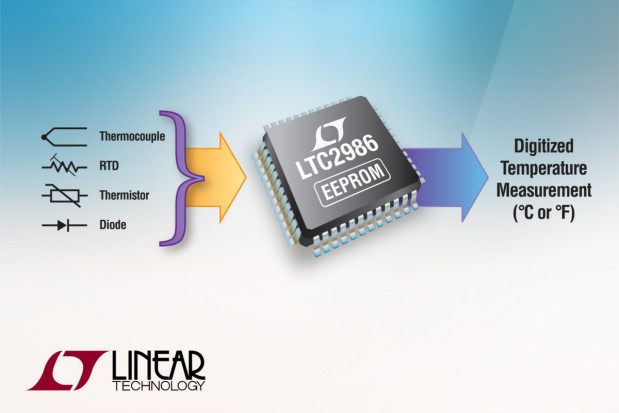

LTC2986 to 10-kanałowy cyfrowy układ monitorowania temperatury przeznaczony do współpracy z różnymi typami czujników: 2-, 3- i 4-żyłowymi elementami RTD, termoparami typu B, E, J, K, N, S, R i T, termistorami 2,25...30 kΩ i diodami pomiarowymi podłączonymi do zacisków wejściowych w dowolnych konfiguracjach.

LTC2986 w konfiguracji do pomiaru temperatury za pomocą termopary z automatyczną kompensacją zimnego złącza

W przypadku termopar dokonywana jest automatyczna kompensacja zimnego złącza. Układ zapewnia rozdzielczość równą 0,001°C i dokładność 0,1°C.

Stanowi zmodernizowaną wersję wcześniejszych czujników LTC2983 i LTC2984, rozszerzoną o trzy dodatkowe tryby pracy zapewniające lepszą współpracę z:

• zewnętrznymi rezystorami realizującymi zabezpieczenie przepięciowe, dzielonymi pomiędzy różne typy czujników,
• sensorami z własnym zasilaniem i wyjściem analogowym,
• dowolnymi czujnikami z wyjściem analogowym, służącymi do pomiaru np. ciśnienia czy innych parametrów.

Struktura wewnętrzna LTC2986 obejmuje niskoszumowy wejściowy stopień analogowy z trzema 24-bitowymi przetwornikami A/C delta-sigma i źródłami do zasilania czujników, stopień cyfrowy realizujący algorytmy linearyzacji charakterystyk oraz wyjściowy interfejs SPI.

Wynik pomiaru może być dostarczany w °C lub F. Układ zawiera zapisane współczynniki korekcyjne do linearyzacji charakterystyk wymienionych wcześniej typów czujników.

Dostępna jest też wersja o oznaczeniu LTC2986-1 zawierająca wewnętrzną pamięć EEPROM przeznaczoną do zapisu danych konfiguracyjnych i danych korekcyjnych do linearyzacji charakterystyk dowolnych czujników zastosowanych przez użytkownika, co eliminuje konieczność programowania układów scalonych i czujników przez zewnętrzny mikroprocesor host.

Błąd pomiaru temperatury LTC2986 dla różnych typów czujników

Pozostałe cechy:

• wewnętrzne źródło referencyjne o dryfcie 15 ppm/°C,
• sygnalizacja zwarcia, rozwarcia, przekroczenia zakresu przetwornika A/C oraz zbyt niskiej i zbyt wysokiej temperatury,
• wersje przystosowane do pracy w trzech przedziałach temperatur: 0...70°C, -40...85°C i -40...125°C,
• zakres napięć zasilania od 2,85 do 5,25 V,
• obudowa LQFP-48 (7 x 7 mm).

Ceny hurtowe LTC2986 zaczynają się od 16,56 USD przy zamówieniach 1000 sztuk.
