Układ monitorowania energii elektrycznej z wbudowanym rezystorem pomiarowym 300 µΩ

LTC2947 to układ monitorowania energii elektrycznej wyróżniający się spośród innych tego typu układów wbudowanym rezystorem pomiarowym 300 µΩ. Nadaje się do współpracy z szynami zasilającymi o napięciu od 0 do 15 V_DC. Większość układów do monitorowania mocy i energii wykorzystuje do pomiaru zewnętrzne rezystory.

Jednak wybór tych rezystorów nie jest łatwym zadaniem, zwłaszcza przy pomiarach dużych prądów. Dostępne na rynku rezystory pomiarowe rozpraszają zazwyczaj zbyt dużą moc, zajmują zbyt dużą powierzchnię lub obniżają dokładność pomiaru.

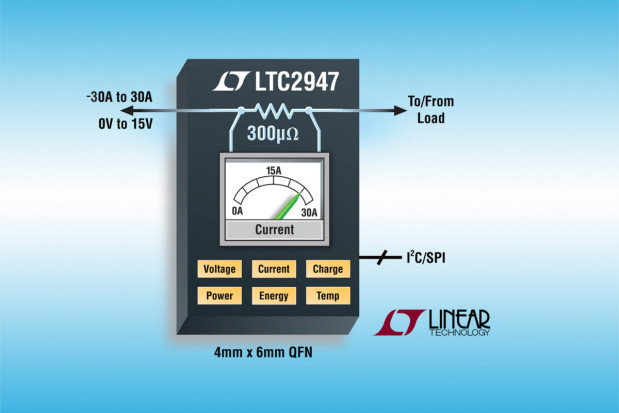

LTC2947 zawiera własny rezystor pomiarowy 300 µΩ skompensowany termicznie, pozwalający wyeliminować wymienione wady. Charakteryzuje się małą powierzchnią montażową (24 mm²) i dokładnością pomiaru energii wynoszącą 1,2% przy zakresie pomiarowym do ±30 A.

Nawet przy maksymalnym dopuszczalnym natężeniu prądu równym 30 A, spadek napięcia na wewnętrznym rezystorze pomiarowym wynosi jedynie 9 mV, co przekłada się na straty mocy na poziomie około 0,25 W (lub 10 mW przy pomiarze prądu o natężeniu 6 A).

Poza małymi stratami mocy, LTC2947 oferuje szeroki zakres dynamiczny wynikający z małego offsetu, wynoszącego zaledwie 6 mA (lub 1,8 µV). Trzy niezależne przetworniki A/C delta-sigma oraz precyzyjna wewnętrzna lub zewnętrzna podstawa czasu umożliwiają precyzyjny pomiar takich parametrów, jak prąd, napięcie, moc, ładunek, energia, a także temperatura i czas.

Wszystkie wyniki pomiarów, jak również zapamiętane wartości minimalne i maksymalne są przechowywane w wewnętrznych rejestrach dostępnych za pośrednictwem interfejsu I²C/SPI. Sygnał alarmowy informuje mikroprocesor host o przekroczeniu ustalonych wartości progowych, co eliminuje konieczność pracy z regularnym \"odpytywaniem\" układu pomiarowego.

LTC2947 jest produkowany w obudowie QFN-32 (6 x 4 mm). Jego ceny hurtowe zaczynają się od 5,95 USD przy zamówieniach 1000 sztuk.

Ważniejsze dane techniczne LTC2947:

• zakres pomiarowy: ±30 A przy wbudowanym rezystorze pomiarowym 300 µΩ,
• dokładności pomiaru: 0,5% (napięcie), 1,0% (natężenie prądu, ładunek), 1,2% (moc, energia),
• zakres napięć wejściowych: 0...15 V,
• 3 niezależne przetworniki ΔΣ A/C do równoczesnego pomiaru i mnożenia napięcia/prądu,
• wewnętrzna (±1%) lub zewnętrzna podstawa czasu,
• śledzenie wartości minimalnych i maksymalnych,
• interfejs I²C/SPI.
