5-watowy zaporowy regulator napięcia w obudowie TSOT-23

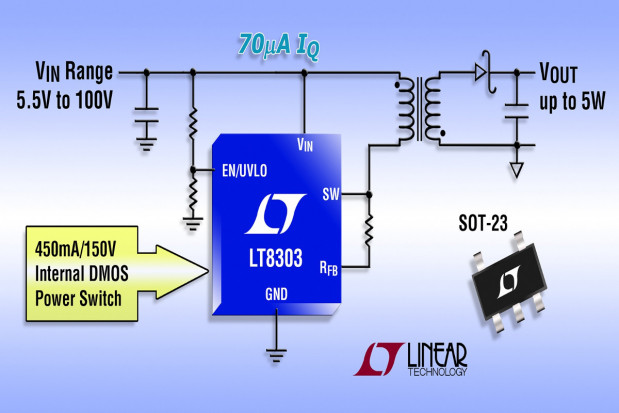

LT8303 to zaporowy impulsowy regulator napięcia zamykany w obudowie TSOT-23, mogący w dużym stopniu ułatwia realizację izolowanych przetwornic DC-DC. Dzięki próbkowaniu napięcia wyjściowego bezpośrednio na uzwojeniu pierwotnym transformatora, nie wymaga on stosowania optoizolatorów ani trzeciego uzwojenia.

Może pracować w szerokim zakresie napięć wejściowych od 5,5 do 100 V. Wbudowany przełącznik DMOS o parametrach 0,45 A/150 W pozwala dostarczyć do obciążenia maksymalną moc ciągłą 5 W. Napięcie wyjściowe jest programowane pojedynczym rezystorem i przekładnią zastosowanego transformatora.

LT8303 zapewnia dokładność stabilizacji napięcia wyjściowego wynoszącą ±5% w całym zakresie dopuszczalnych napięć wejściowych, prądów wyjściowych i temperatur pracy (-40...+125°C). Zawiera zabezpieczenie przed zwarciem wyjścia i podnapięciowe.

Przy braku obciążenia zmniejsza pobór prądu ze źródła wejściowego do około 70 µA. Ceny hurtowe LT8303 zaczynają się od 3,15 USD przy zamówieniach 1000 sztuk.
