Szybkie, energooszczędne nadajniki RS-485/RS-422

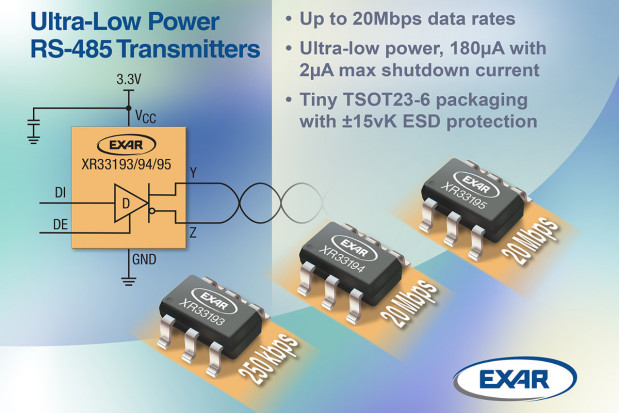

XR33193, XR33194 i XR33195 to szybkie i energooszczędne nadajniki linii RS-485/RS-422 charakteryzujące się przepustowością wynoszącą odpowiednio 250 kbps, 2,5 Mbps i 20 Mbps. Pobierają typowo 180 µA prądu w stanie aktywnym (przy napięciu zasilania 3,3 V) i mniej niż 2 µA w trybie shutdown.

Ze względu na krótkie czasy propagacji i ich mały rozrzut pomiędzy poszczególnymi egzemplarzami są polecane do zastosowań w systemach dystrybucji sygnału zegarowego. Z kolei zabezpieczenie ESD do ±15 kV (HBM) na liniach sygnałowych i szeroki zakres dopuszczalnych temperatur pracy od -40 do +125°C pozwalają na ich stosowanie w ciężkich warunkach przemysłowych.

XR33193 i XR33194 zawierają wyjścia z ograniczoną szybkością narastania napięcia (slew-rate), zapewniające mały poziom generowanych zaburzeń elektromagnetycznych i bezbłędną komunikację nawet na długich i niewłaściwie zakończonych liniach przesyłowych.

Z kolei XR33195 charakteryzuje się bardzo krótkim czasem propagacji (25 ns) i małym rozrzutem czasów propagacji pomiędzy różnymi egzemplarzami, wynoszącym 5 ns. Wszystkie trzy układy zawierają zabezpieczenie zwarciowe, termiczne i przed występowaniem przepięć wyjściowych.

Są zamykane w obudowach TSOT23-6 o powierzchni 3 x 3 mm. Ich ceny hurtowe zaczynają się od 0,55 USD przy zamówieniach 1000 sztuk.
