Konwerter DC-DC Buck-Boost o prądzie wyjściowym 5 A i sprawności 95%

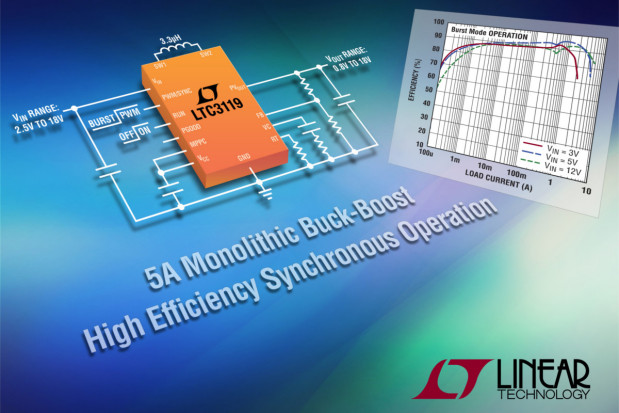

Linear Technology informuje o wprowadzeniu do oferty kolejnej przetwornicy DC-DC typu Buck-Boost, oznaczonej symbolem LTC3119. Układ ten zapewnia maksymalny wyjściowy prąd ciągły wynoszący 5 A w trybie Boost i charakteryzuje się szerokim zakresem napięć wejściowych od 2,5 do 18 V, pozwalającym na współpracę z wieloma rodzajami źródeł wejściowych: akumulatorów i pakietów akumulatorów, nieregulowanych zasilaczy sieciowych, paneli solarnych czy superkondensatorów.

Podany zakres napięć wejściowych dotyczy rozruchu, natomiast przy normalnej pracy dopuszczalne napięcie wejściowe zapewniające poprawną pracę układu może zmniejszyć się do nawet 250 mV. Zakres regulacji napięcia wyjściowego rozciąga się od 0,8 do 18 V.

Układ udostępnia tryb pracy Burst pozwalający w stanie spoczynkowym zmniejszyć pobór prądu do zaledwie 35µA. Alternatywnie, tryb Burst może zostać wyłączony, co pozwala zmniejszyć poziom generowanych zaburzeń elektromagnetycznych.

LTC3119 charakteryzuje się małymi szumami pozwalającymi na zastosowania w urządzeniach radiowych i precyzyjnych układach analogowych. Zapewnia kontrolę mocy maksymalnej (MPPC - programmable maximum power point control), co pozwala na zasilanie ze źródeł o dużej impedancji wewnętrznej i ogniw fotowoltaicznych.

Zawiera wbudowane tranzystory n-MOS o małej rezystancji kanału, pozwalające osiągnąć sprawność do 95%. Szeroki zakres regulacji częstotliwość pracy układu od 400 kHz do 2 MHz pozwala projektantowi balansować między dużą sprawnością i małymi wymiarami płytki drukowanej.

LTC3119 zawiera zabezpieczenie zwarciowe i termiczne. Zapewnia mały pobór prądu w strybie shutdown, poniżej 3 µA. Jest zamykany w obudowie QFN-28 (5 x 4 mm) i TSSOP-28. Występuje w trzech wersjach różniących się zakresem dopuszczalnych temperatur pracy: E- i I-grade (-40...+125°C), H-grade (-40...+150°C) oraz MP-grade (-55...+150°C). Ceny hurtowe wersji E-grade zaczynają się od 7,15 USD przy zamówieniach 1000 sztuk.
