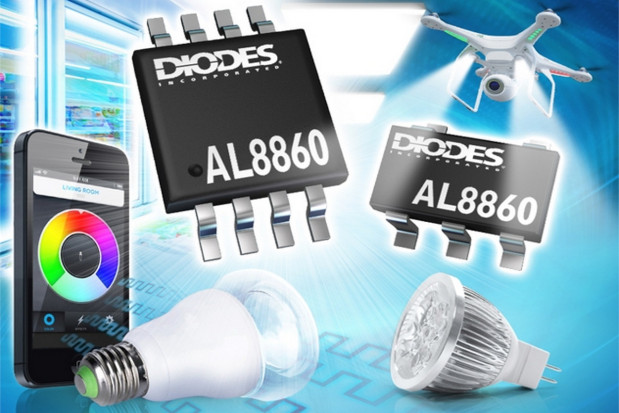

AL8860 to konwerter DC-DC Buck zaprojektowany do zasilania łańcuchów diod LED. Wymaga on jedynie 4 elementów współpracujących. Pracuje z napięciem wejściowym 4,5...40 V i umożliwia oddanie do obciążenia maksymalnej mocy 40 W. Jego wydajność prądowa wynosi 1,5 A.
AL8860 zawiera własny tranzystor przełączający MOSFET 40 V/0,2 Ω i detektor natężenia prądu wyjściowego pracujący w układzie high-side, pozwalający na zaprogramowanie nominalnego średniego prądu wyjściowego przy pomocy pojedynczego rezystora.
Sterowanie jasnością diod jest realizowane zewnętrznym sygnałem przyłożonym do wejścia CTRL, którym może być zarówno napięcie stałe, jak i przebieg PWM. AL8860 jest zamykany w obudowach TSOT-25 i MSOP-8EP. Zawiera zabezpieczenie termiczne i przed zwarciem/rozwarciem wyjścia.
Pozostałe parametry:
