Diody Schottky’ego o małej pojemności złącza na zakres częstotliwości pracy do 40 GHz

Firma SemiGen dodaje do oferty trzy serie diod Schottky’ego o małej pojemności złącza (0,12...0,25 pF), mogących pracować w zakresie częstotliwości do 40 GHz.

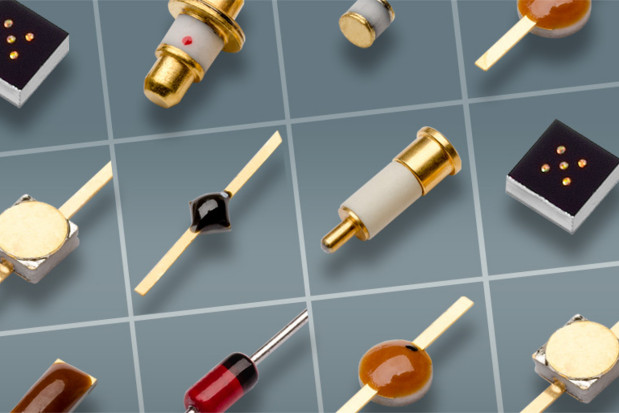

Całość oferty obejmuje 48 modeli produkowanych w obudowach chipowych, szklanych i ceramicznych, podzielonych na trzy serie różniące się zakresami napięć przebicia i przewodzenia:

• SLB1xx (V_B=3...4 V, V_F=0,25...0,32 V),
• SMB2xx (V_B=3...5 V, V_F=0,4...0,475 V),
• SMB3xx (V_B=5...6 V, V_F=0,5...0,6 V).

Są to diody o małych szumach 1/f i małej rezystancji wewnętrznej (od 14 do 20 Ω), przewidziane do pracy w szerokim zakresie temperatur otoczenia od -55 do +150°C.

Mogą znaleźć zastosowanie w detektorach i mieszaczach na pasma od S do Ka, a także modulatorach, ogranicznikach małej mocy i szybkich przełącznikach.
