Nowe konwertery DC-DC rodziny DCM w obudowach ChiP

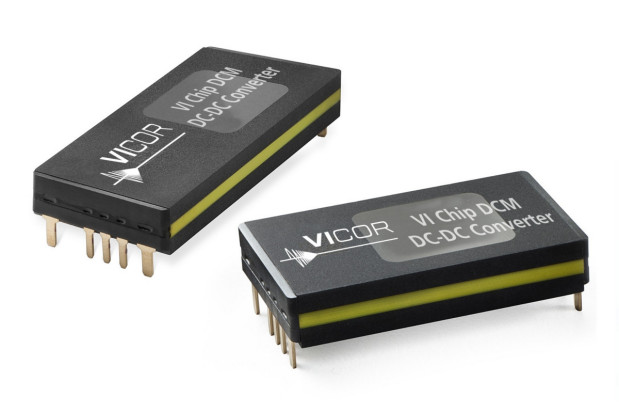

Vicor uzupełnia ofertę przetwornic DC-DC rodziny DCM 7 nowych modeli produkowanych w dwóch wariantach obudów ChiP - 4623 (47,9 x 22,8 x 7,3 mm) i 3623 (38,7 x 22,8 x 7,3 mm). Są to konwertery izolowane, których szeroki zakres napięć wejściowych pozwala na zasilanie z nieregulowanych źródeł.
Zostały wykonane w topologii ZVS (zero voltage switching) zapewniającej dużą sprawność (do 93%) w całym zakresie napięć wejściowych. Charakteryzują się bardzo małą rezystancją termiczną powierzchni górnej i dolnej, zapewniającą skuteczne odprowadzanie ciepła.
Zawierają filtry EMI oraz zabezpieczenie nadnapięciowe, podnapięciowe, nadprądowe, zwarciowe i termiczne. Osiągają rekordową gęstość mocy do 75,9 W/cm³.
Do nowej oferty należą:
- cztery modele o znamionowym napięciu wejściowym 30 V (9...50 V) i napięciach wyjściowych 5, 24, 28 i 48 VDC, charakteryzujące się mocą znamionową 80 lub 160 W i gęstością mocy do 24,6 W/cm³,
- model 120-watowy o znamionowym napięciu wejściowym 28 V (16...50 V) i wyjściowym 3,3 V,
- model 375-watowy o znamionowym napięciu wejściowym 275 V (120...420 V) z wyjściem 12 V,
- model 500-watowy o znamionowym napięciu wejściowym 270 V (160...420 V) z wyjściem 48 V.
| Nominalne napięcie wejściowe |
Obudowa | Zakres napięć wejściowych | Napięcie wyjściowe | ||||||||
| 3,3 V | 5 V | 12 V | 13,8 V | 15 V | 24 V | 28 V | 36 V | 48 V | |||
| 300 V | 4623 ChiP | 200...420 V | 400 W | 500 W | 600 W | 500 W | 500 W | ||||
| 290 V | 160...420 V | 600 W | |||||||||
| 275 V | 120...420 V | 375 W | 375 W | ||||||||
| 270 V | 160...420 V | 150 W | 250 W | 500 W | 500 W | 500 W | 500 W | 500 W | |||
| 48 V | 3623 ChiP | 36...75 V | 160 W | 320 W | 320 W | 320 W | 320 W | 320 W | 320 W | ||
| 30 V | 9...50 V | 80 W | 80 W | 160 W | 160 W | 160 W | 160 W | ||||
| 28 V | 16...50 V | 120 W | 180 W | 320 W | 320 W | 320 W | 320 W | 320 W | |||
| 24 V | 18...36 V | 180 W | 320 W | 320 W | 320 W | 320 W | 320 W | 320 W |
