Nowe mikrokontrolery STM32F4 do przemysłowych aplikacji embedded

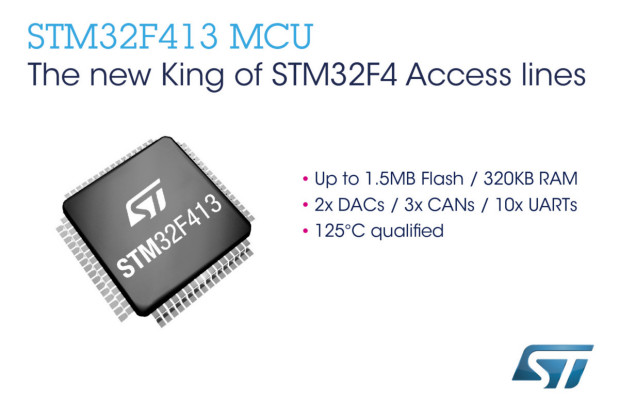

Do oferty firmy STMicroelectronics wchodzą dwie nowe serie mikrokontrolerów STM32F4 adresowanych do przemysłowych aplikacji embedded. Są one przystosowane do pracy w szerokim zakresie temperatur otoczenia od -40 do +125°C. STM32F413 i STM32F423 zawierają jednostkę obliczeniową ARM Cortex-M4, do 1,5 MB pamięci Flash i 320 KB pamięci SRAM.

Model F423 zawiera dodatkowo mechanizmy kryptograficzne w postaci generatora rzeczywistych liczb losowych (TRNG) i akceleratora sprzętowego AES-256. Wspólne elementy wyposażenia obu serii obejmują dwa 12-bitowe przetworniki C/A, do 10 bloków UART oraz trzy interfejsy CAN 2.0B.

Jednostka Cortex-M4, taktowana zegarem 100 MHz zapewnia moc obliczeniową 125 DMIPS i uzyskała wynik 339 w teście EEMBC CoreMark. Charakteryzuje się małym poborem prądu, wynoszącym zaledwie 112 µA/MHz w trybie Run dzięki zastosowaniu energooszczędnych technologii Dynamic Efficiency, zapewniających m.in. brak opóźnień przy pobieraniu rozkazów z pamięci Flash.

Układy obu serii zapewniają nowy schemat dostępu do pamięci RAM. Wykorzystuje on szynę instrukcji i danych (I/D) oraz szynę systemową (SBUS) do zapewnienia łączności z oddzielnymi obszarami pamięci RAM1 (256 KB) i RAM2 (64 KB), co zapewnia minimalizację liczby połączeń.

Nowy, rozbudowany tryb DMA Batch Acquisition Mode (BAM+) pozwala wykorzystać zalety tych oddzielnych obszarów do efektywnej ochrony kodu i danych w aplikacjach sensor-hub.

Pozostałe cechy:

• interfejs dual-mode Quad SPI 100 MHz do podłączenia zewnętrznej pamięci szeregowej,
• 16-bitowy kontroler FMC (Flexible Memory Controller) dla zewnętrznych pamięci SRAM, PSRAM i NOR Flash,
• wbudowany interfejs do wyświetlaczy LCD QVGA/WQVGA,
• interfejs USB OTG z funkcją LPM (Link Power Management) i dwoma napięciami zasilania, pozwalającymi wyeliminować zewnętrzne przesuwniki poziomów logicznych.

STM32F413 i STM32F423 są produkowane w obudowach m.in. WLCSP-81 (4 x 4 mm) i LQFP-144. Ich ceny hurtowe zaczynają się od 4,73 USD przy zamówieniach 10 tys. sztuk.

Producent oferuje też płytkę deweloperską NUCLEO-F413ZH z programatorem/debuggerem ST-LINK/V2-1, bibliotekami i przykładowymi aplikacjami, dostępną w cenie 19 USD.

Może ona bezpośrednio korzystać z dostępnych online zasobów ARM mbed. Wkrótce do oferty ma też wejść zestaw STM32F413 Discovery Kit.
