Miniaturowy przełącznik Halla z wyjściami sygnalizującymi bieguny N i S

Diodes Incorporated
Produkt firmy:
Diodes Incorporated

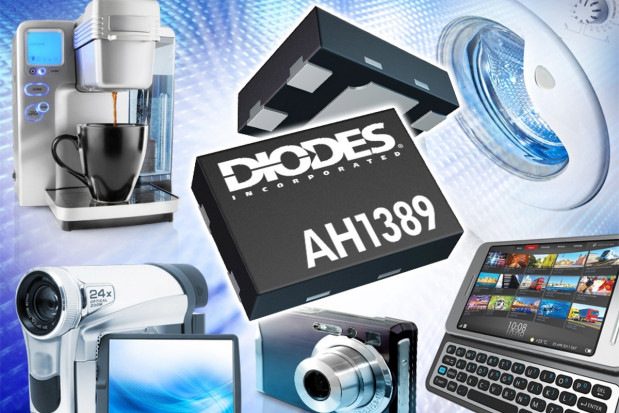

AH1389 to unipolarny przełącznik Halla z dwoma niezależnymi wyjściami do sygnalizacji biegunów N i S. Został zaprojektowany do montażu w tabletach, kamerach i innych urządzeniach o dużej gęstości upakowania podzespołów, gdzie może wykrywać np. otwarcie/zamknięcie klapki czy też zamontowanie urządzenia w stacji dokującej.

Jest zamykany w 4-wyprowadzeniowej obudowie X2-DFN1410 o wymiarach 1,4 x 1,0 x 0,37 mm i odznacza się bardzo małym poborem prądu, wynoszącym średnio 4 µA. Wyjście 1 układu sygnalizuje indukcję magnetyczną bieguna N o wartości przekraczającej poziom progowy BOPN wynoszący -25 G.

Analogicznie, wyjście 2 sygnalizuje indukcję magnetyczną bieguna S o wartości przekraczającej poziom progowy BOPS, wynoszący +25 G. Stan aktywny wyjść jest utrzymywany do momentu zmniejszenia się indukcji poniżej wartości BRPN/BRPS (odpowiednio -20/+20 G).

AH1389 pracuje z napięciem zasilania z zakresu od 1,6 o 3,6 V. Zawiera zabezpieczenie ESD do 8 kV. Nie wymaga zewnętrznych rezystorów polaryzujących. Jego zakres dopuszczalnych temperatur pracy wynosi od -40 do +85°C.

Więcej na: www.diodes.com
