Miniaturowe oscylatory VCXO 8 MHz...1,5 GHz o małych szumach fazowych

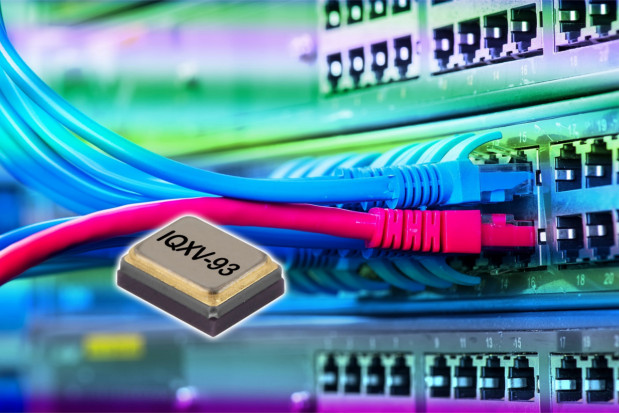

Oscylatory VCXO nowej serii IQXV-93 charakteryzują się jednocześnie małymi wymiarami i małymi szumami fazowymi, wynoszącymi -131 dBc/Hz przy offsecie 100 kHz. Są one produkowane na bardzo szeroki zakres częstotliwości wyjściowych od 8 MHz do 1,5 GHz i zamykane w 6-wyprowadzeniowych ceramicznych obudowach o wymiarach 2,5 x 2,0 x 1,0 mm.

Częstotliwość wyjściowa może być dostrajana napięciem sterującym 0...3,3 V w zakresie min. ±35 ppm, co pozwala m.in. kompensować efekty starzenia. Dodatkowo, istnieje możliwość włączania/wyłączania oscylatora zewnętrznym sygnałem logicznym.

Pozostałe cechy:

• rodzaje wyjść: CMOS (40 mA), LVPECL (65 mA), LVDS (40 mA),
• jitter: 0,9 ps rms (12 kHz...20 MHz),
• stabilność: od ±10 ppm w całym zakresie temperatur pracy od -40 do +85°C,
• napięcie zasilania: 2,5 lub 3,3 V.

Więcej na: www.iqdfrequencyproducts.com
