Unipolarne przełączniki Halla na rynek samochodowy o szerokim zakresie czułości od 30 do 275 G

Do oferty firmy Diodes dołączyły w ostatnim czasie dwie nowe serie czujników Halla produkowanych na rynek samochodowy, zamykanych w miniaturowych obudowach SC59 i SOT23. Uzyskały one kwalifikację AEC-Q100. Są to przełączniki unipolarne jednowyjściowe, mogące służyć do sygnalizacji np. zapięcia pasów, otwarcia drzwi i bagażnika oraz położenia dźwigni zmiany biegów, wycieraczek, lusterek i zaworów.

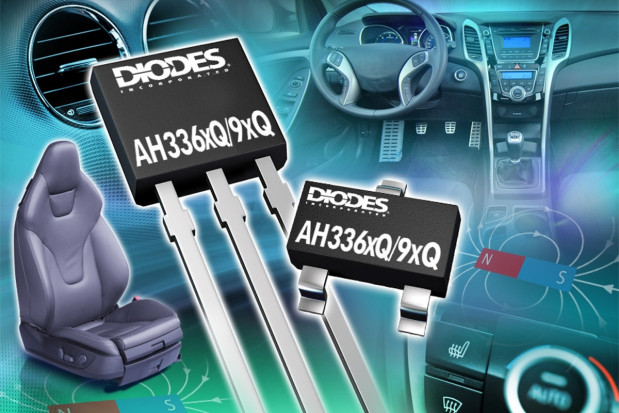

Przełączniki serii AH336xQ i AH339xQ mogą być montowane zarówno w kabinie, jak i pod maską. Są aktywowane biegunem S magnesu. Zawierają pojedyncze wyjście aktywowane po przekroczeniu ustalonego poziomu progowego indukcji magnetycznej (BOP - operating threshold), wynoszącego od 30 G dla wersji o dużej czułości do 275 G dla wersji o małej czułości.

Po przekroczeniu wartości BRP (release threshold) wyjście jest deaktywowane. Współczynniki BOP i BRP zostały tak dobrane, aby szerokość pętli histerezy zapewniała precyzyjną, a równocześnie niezawodną pracę.

Mały współczynnik temperaturowy pozwolił na uzyskanie stabilnych punktów przełączania. Przełączniki serii AH336xQ i AH339xQ pracują w zakresie napięć zasilania od 3 do 28 V. Zawierają zabezpieczenie ESD do co najmniej 8 kB HBM i 2 kV CDM. Ich zakres dopuszczalnych temperatur pracy wynosi od -40 do +150°C.
