Sterowniki FAN31xx i FAN32xx

Szybkie sterowniki bramek tranzystorów MOSFET do zasilaczy SMPS

Szybkie sterowniki bramek tranzystorów MOSFET dwóch nowych serii FAN31xx i FAN32xx opracowane przez Fairchild Semiconductor pozwalają zwiększyć sprawność zasilaczy impulsowych. Na tle innych podobnych układów wyróżniają się niezwykle korzystną kombinacją parametrów, wielkości obudowy i elastyczności implementacji.

Są to sterowniki typu low-side, dostępne na zakres prądów znamionowych od 1A do 9A. Ich najważniejsze zalety to:

• duża niezawodność wynikająca z maksymalnego napięcia pracy 20V, odporności na prądy wsteczne do 500mA, zabezpieczenia ESD do 4kV HBM i szerokiego dopuszczalnego zakresu temperatur pracy od -40º do +125ºC,
• poziomy progowe napięć wejściowych TTL/CMOS,
• dwa wejścia dla każdego kanału (podwójne wejście lub wejście + sygnał enable) upraszczające implementację,
• krótkie, precyzyjnie kontrolowane czasy opóźnień,
• małe wymiary obudów (MLP 2 x 2mm i 3 x 3mm oraz SOT-23 i SOIC-8).

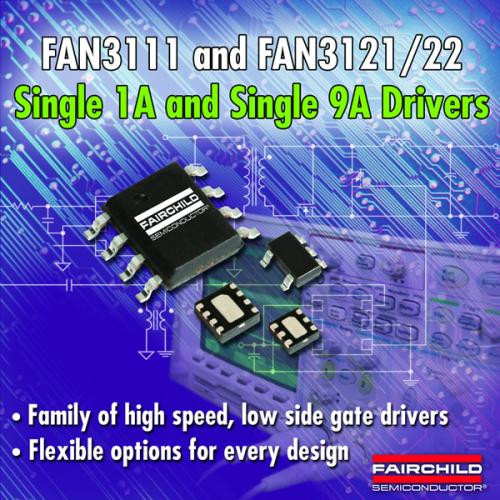

Sterowniki FAN3111 są zamykane w miniaturowych 5-wyprowadzeniowych obudowach SOT-23 i charakteryzują się wydajnością prądową 1A. Dostępne są tu dwie opcje: FAN3111C z podwójnym wejściem CMOS umożliwiającym realizację konfiguracji nieodwracającej lub odwracającej z funkcją enable oraz FAN3111E z pojedynczym wejściem nieodwracającym i poziomami progowymi odniesionymi do napięć zewnętrznych (do kontrolerów pracujących z niższym napięciem zasilania niż sterownik). Ceny hurtowe sterowników FAN3111 wynoszą 0,33 USD.

Sterowniki FAN3121/22 charakteryzują się wydajnością prądową 9A (powyżej 10A w szczycie). Pod względem rozkładu wyprowadzeń zachowują kompatybilność z wieloma standardowymi sterownikami o wydajności prądowej 6, 9 i 12A. Funkcja enable sterownika jest przyporządkowane do wyprowadzenia niewykorzystywanego w innych podobnych układach o standardowym rozkładzie wyprowadzeń. Ceny hurtowe sterowników FAN3111/22 wynoszą 0,89 USD w przypadku wersji w obudowach SOIC-8 oraz 0,99 USD w przypadku wersji w obudowach MLP-8.
