Wysokonapięciowy regulator LTM4609

Wysokonapięciowy regulator DC-DC buck-boost o sprawności do 98%

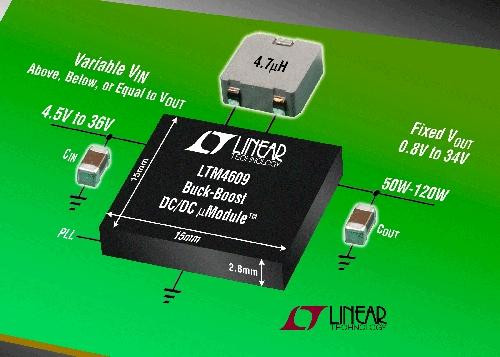

LTM4609 to wysokonapięciowy, nieizolowany regulator DC-DC typu buck-boost wyróżniający się dużą sprawnością, sięgającą 98%. Wchodzi w skład rodziny układów µModule. Zawiera asynchroniczny kontroler DC-DC buck-boost, cztery szybkie N-kanałowe tranzystory MOSFET ze zintegrowanymi diodami Schottky\'ego, wejściowe i wyjściowe kondensatory bocznikujące oraz układ kompensacji – wszystko to umieszczono wewnątrz plastikowej obudowy LGA o powierzchni 15 x 15mm i grubości 2,8mm.

Topologia buck-boost oznacza, że napięcie wejściowe może być zarówno większe, jak i mniejsze od napięcia wyjściowego. LTM4609 pracuje w zakresie napięć wejściowych od 4,5 do 36V i umożliwia regulację napięcia wyjściowego w zakresie od 0,8 do 34V. Maksymalna moc dostarczana do obciążenia wynosi 120W.

Cechą wyróżniającą LTM4609 na tle innych podobnych układów jest duża sprawność energetyczna, sięgająca 98,3% w trybie boost i 97,3% w trybie buck. Wartości te uzyskuje się przy napięciu wejściowym V_IN=6,5...36V, napięciu wyjściowym V_OUT=30V i prądzie wyjściowym I_OUT=2A.

W odróżnieniu od układów o topologii SEPIC (Single Ended Primary Inductor Converter) wymagających około 20 komponentów zewnętrznych (w tym dostrojonej cewki), zrealizowanie kompletnego układu regulatora na bazie LTM4609 wymaga dołączenia jedynie 6 elementów zewnętrznych: zewnętrznej cewki (o standardowej wartości), kondensatorów w obwodzie wejściowym i wyjściowym oraz rezystorów w obwodach pętli sprzężenia zwrotnego i pomiaru prądu wyjściowego.

Ponadto, w układach o topologii SEPIC uzyskuje się znacznie mniejszą sprawność energetyczną rzędu 76...84%. W przypadku, gdy zachodzi potrzeba wyeliminowania harmonicznych na wybranych częstotliwościach, LTM4609 może być synchronizowany z dowolnym zewnętrznym przebiegiem zegarowym z zakresu od 200 do 400 kHz. Standardem jest zabezpieczenie nadnapięciowe i nadprądowe.

LTM4609 może pracować w zakresie temperatur potoczenia od -40ºC do +85ºC przy maksymalnej temperaturze złącza +125ºC. Przy zamówieniach 1000 sztuk ceny hurtowe zaczynają się od 22,55 USD.

Pozostałe właściwości:

• wydajność prądowa: 4A (10A w trybie buck),
• bardzo szybka odpowiedź impulsowa,
• sterowanie w trybie prądowym,
• wyjście sygnalizacyjne Power Good

Więcej na www.linear.com
