Wysokonapięciowy zaporowy konwerter DC-DC 15 W bez elementów optoelektronicznych

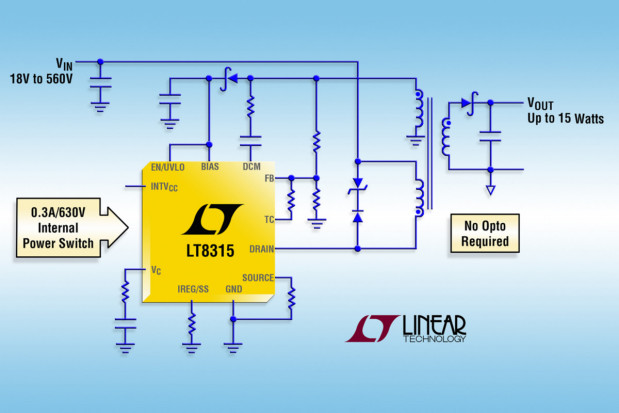

LT8315 to wysokonapięciowy zaporowy konwerter DC-DC o mocy wyjściowej 15 W, niewymagający stosowania elementów optoelektronicznych. Do monitorowania napięcia wyjściowego wykorzystuje on dodatkowe uzwojenie po stronie pierwotnej transformatora. LT8315 akceptuje napięcia wejściowe z szerokiego zakresu od 18 do 560 V.

Zawiera wbudowany przełącznik 0,30 A/630 V. Pracuje w trybie quasi-rezonansowym (ze sterowaniem prądowym i zmienną częstotliwością taktowania), pozwalającym zapewnić współczynniki load- i line-regulation lepsze od ±1%.

Tryb ten pozwala ponadto na stosowanie mniejszych transformatorów niż w przypadku konwerterów pracujących w trybie przewodzenia ciągłego. LT8315 jest zabezpieczony przed zwarciem wyjścia i zbyt niskim napięciem wejściowym.

Pobiera jedynie 70 µA prądu przy braku obciążenia. Jest zamykany w obudowie TSSOP-20 w wersjach na przemysłowy i samochodowy zakres dopuszczalnych temperatur pracy złącza, odpowiednio -40...+125°C i -40...+150°C. Ceny hurtowe układu zaczynają się od 4,15 USD przy zamówieniach 1000 sztuk.
