Dwukierunkowy bezpiecznik elektroniczny zabezpieczający przed przepięciami i przetężeniami

LTC4368 to dwukierunkowy bezpiecznik elektroniczny dla układów elektronicznych zasilanych napięciem z zakresu 2,5...60 V. Może znaleźć zastosowanie w elektronice samochodowej i przemysłowej oraz w urządzeniach przenośnych. Zastępuje bezpieczniki, transile i inne elementy pasywne, realizując kompleksowe zabezpieczenie przed uszkodzeniem wskutek zbyt dużego natężenia prądu, zbyt wysokiego i niskiego napięcia wejściowego oraz przed przypadkowym odwróceniem biegunowości.

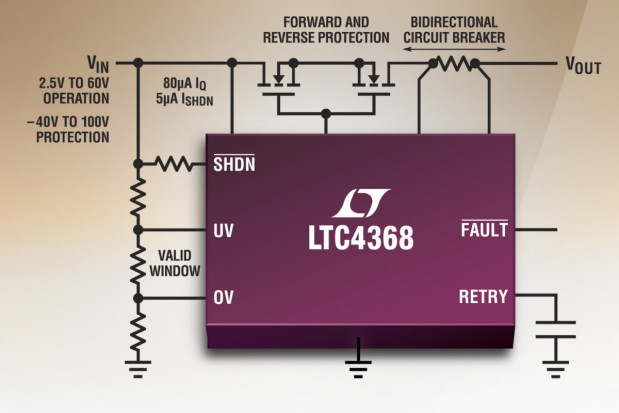

LTC4368 kontroluje dwa n-kanałowe tranzystory MOSFET połączone w układzie back-to-back, tworzące niskoimpedancyjną ścieżkę prądową podczas normalnej pracy oraz wyłączane w razie wystąpienia przetężenia w którymkolwiek kierunku.

Układ występuje w dwóch wersjach. W przypadku LTC4368-1 wartości progowe prądów w obu kierunkach są symetryczne (50 mV/50 mV), zapewniając ochronę przed nadmiernym prądem ładowania i rozładowania baterii. LTC4368-2 charakteryzuje się różnymi wartościami progowymi prądów w obu kierunkach (50 mV/3 mV).

Może być stosowany do zabezpieczania przed przepływem prądu w kierunku wstecznym. Po wystąpieniu przetężenia, w zależności od konfiguracji wyprowadzeń przepływ prądu może zostać odcięty na stałe (do chwili odblokowania go napięciem na wejściu RETRY) lub na określony czas opóźnienia, regulowany pojemnością zewnętrznego kondensatora.

LTC4368 rozłącza obciążenie z wejściem również w przypadku zwiększenia się napięcia wejściowego powyżej ustalonego górnego poziomu progowego oraz po spadku napięcia poniżej ustalonego dolnego poziomu progowego - zapewnia to ochronę przed nadmiernym rozładowaniem akumulatora.

Dodatkowo, LTC4368 zawiera zabezpieczenie przed odwróceniem polaryzacji źródła wejściowego, co eliminuje konieczność montażu zewnętrznej diody w ścieżce zasilającej.

Pozostałe parametry:

• zakres napięć zasilania: 2,5...60 V,
• zakres zabezpieczenia przepięciowego: 100 V,
• zakres zabezpieczenie przed odwróceniem polaryzacji: -40 V,
• dokładność programowania napięć progowych: ±1,5%,
• pobór prądu w stanie aktywnym: 80 µA,
• pobór prądu w trybie shutdown: 5 µA.

LTC4368 występuje w wersjach na trzy zakresy dopuszczalnych temperatur pracy: komercyjny (0...+70°C), przemysłowy (-40...+85°C) i samochodowy (-40...+125°C).

Jest produkowany w 10-wyprowadzeniowych obudowach MSOP i DFN. Ceny hurtowe układu zaczynają się od 1,99 USD przy zamówieniach 1000 sztuk. Dostępny jest zestaw ewaluacyjny.
